Ta tablica programistyczna RK3588, opracowana przez Thinkcore Technology Co., Ltd., zespół techniczny specjalizujący się w wbudowanych badaniach i rozwoju sprzętu, projektowaniu, produkcji i sprzedaży. Ten produkt jest idealny do wysokowydajnych rozwiązań obliczeniowych AI Edge. Designed for AIOT, Robotics and Industrial Automation-obsługuje PCIE 4.0, podwójne wyświetlacze 8K i przyspieszenie NPU.

Szczegóły produktu

Co to jest rada RK3588, aby zarząd Rada Rozwoju?

Płyta programowa RK3588 na tablicę deweloperską ma na celu włączenie elastycznych kombinacji między płytą podstawową a funkcjonalnymi podbójami (płytką operatora) poprzez przyjęcie modułowej konstrukcji i przy użyciu standardowych interfejsów (np. PCIE, MXM, szybkich złącza płyty do płyty)

W porównaniu ze zintegrowanym komputerem płyty lub pojedynczej płyty głównej płyty głównej do następujących podstawowych zalet:


Porównanie z tradycyjnymi planszami rozwojowymi

Korzyść B2B Fableje rozwojowe Tradycyjne tablice MCU
Możliwość rozszerzenia Modułowy, gorący, zmieszany Naprawiono urządzenia peryferyjne, przewody zworki
Jakość sygnału Obsługuje sygnały na poziomie GHZ Ograniczony do gpi/UART o niskiej prędkości
Prędkość rozwoju Ponowne wykorzystanie sprawdzonych modułów Wymaga pełnego przeprojektowania sprzętu
Przypadki użycia Systemy złożone (AI/Industrial) Prosta kontrola (rejestrowanie czujników)


Kluczowe funkcje RK3588 RODZINY

● Potężny SOC: RockChip RK3588 (8-rdzeniowa kora-A76/A55, 6tops NPU)

● Projekt modułowy: Elastyczne złącza B2B do niestandardowego rozszerzenia

● Interfejsy szybkie: PCIE 3.0, USB 3.1, Dual Gigabit Ethernet, SATA

● Multi-Display: Obsługuje 8K@60FPS + 4K@60FPS Jednoczesne wyjście

● Klasa przemysłowa: -40 ° C do +85 ° C

● Bogate interfejsy: Mini PCIE, M.2 M Key, MIPI CSI

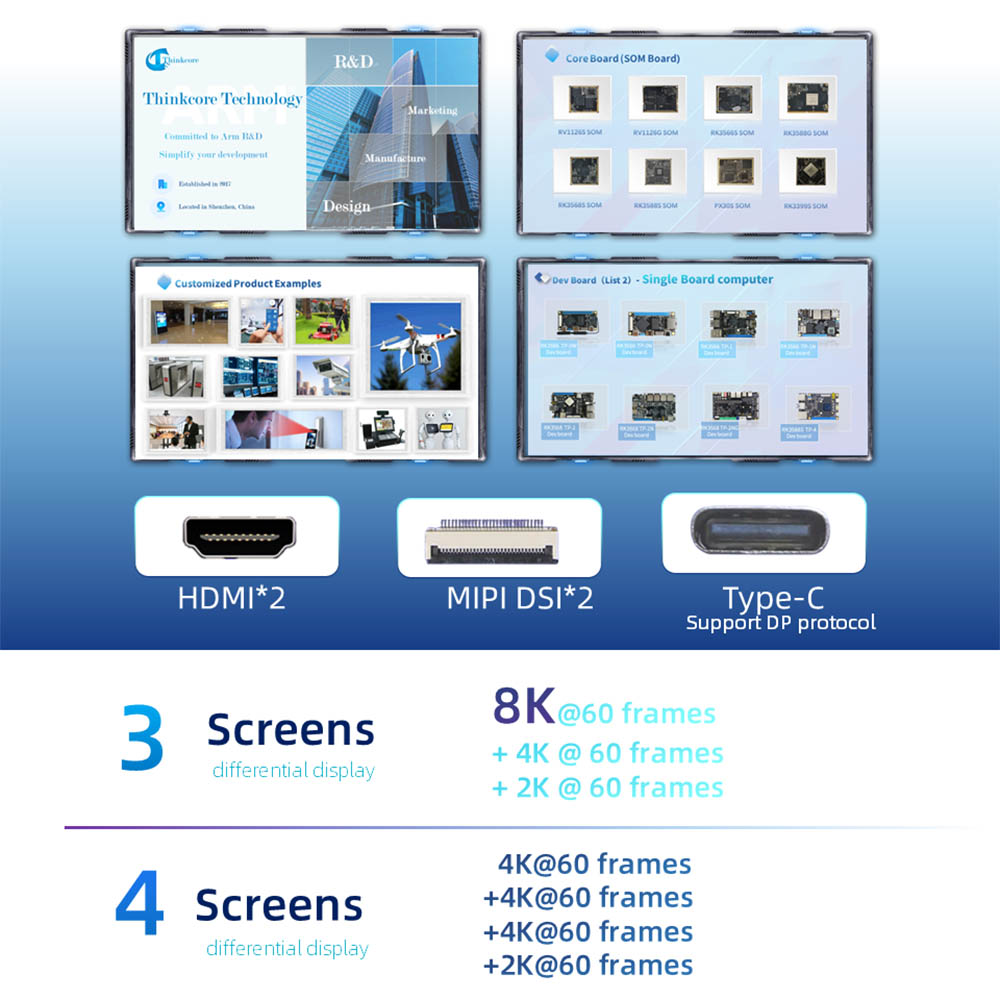

● W wielu ekranach różny wyświetlacz: Obsługuje trzy ekranowy heterogeniczny wyświetlacz i heterogeniczny wyświetlacz czterokranowy. HDMI*2; MIPI DSI*2; Type-C (obsługuje protokół DP)


Specyfikacje techniczne

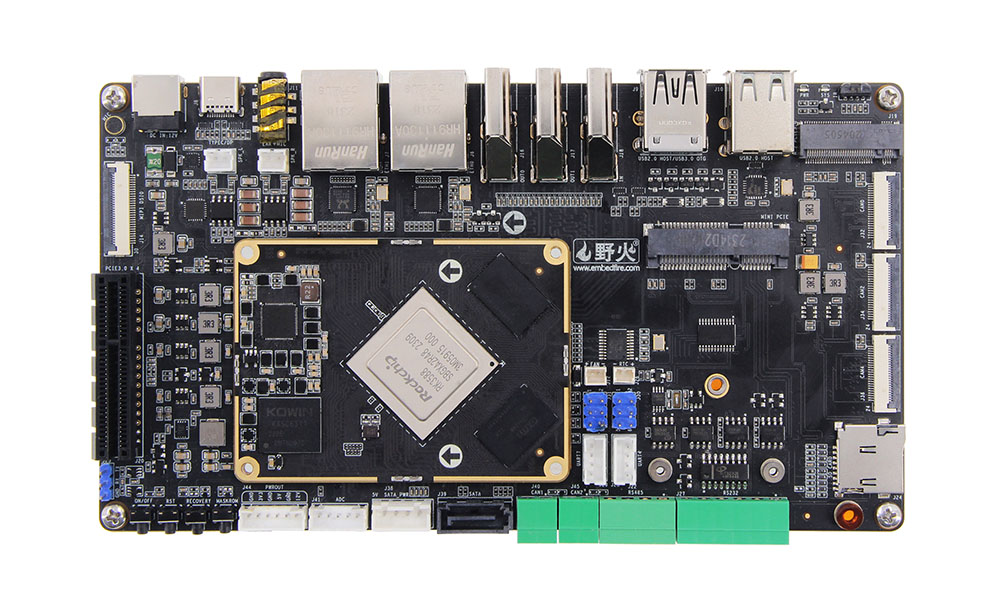

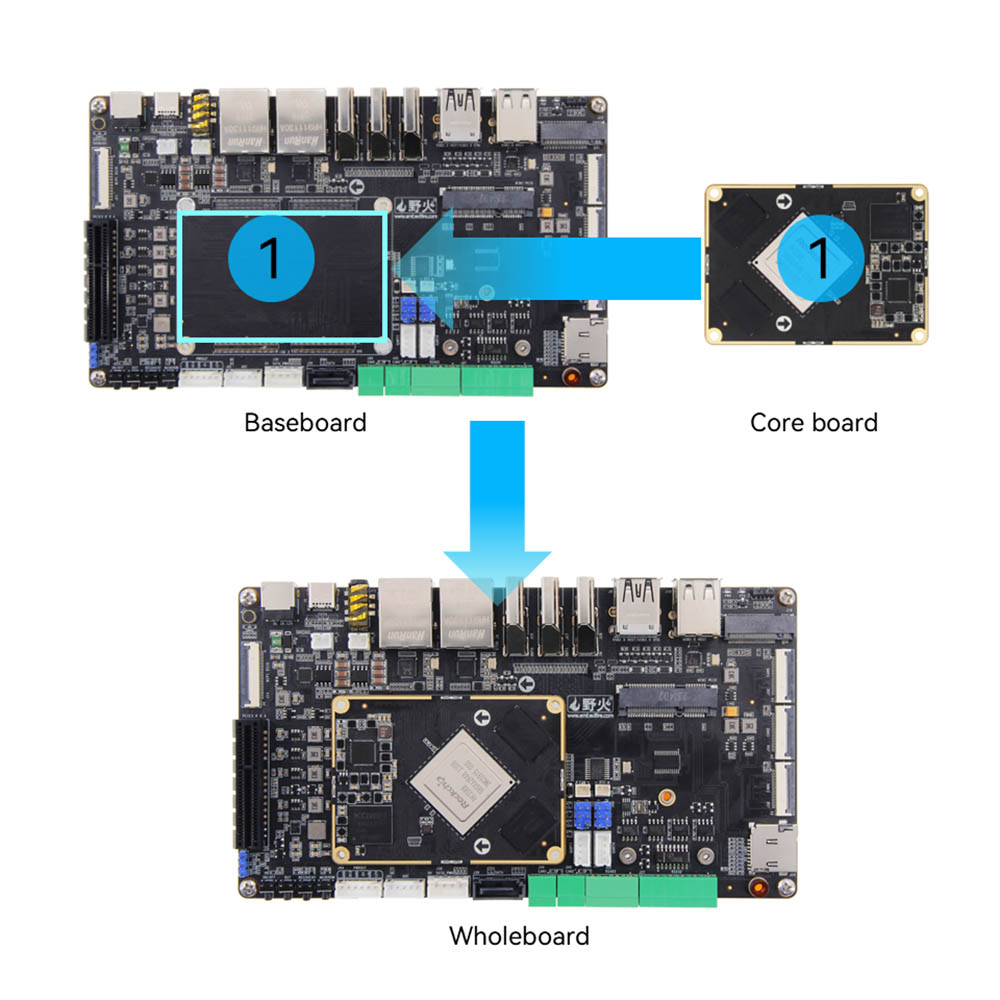

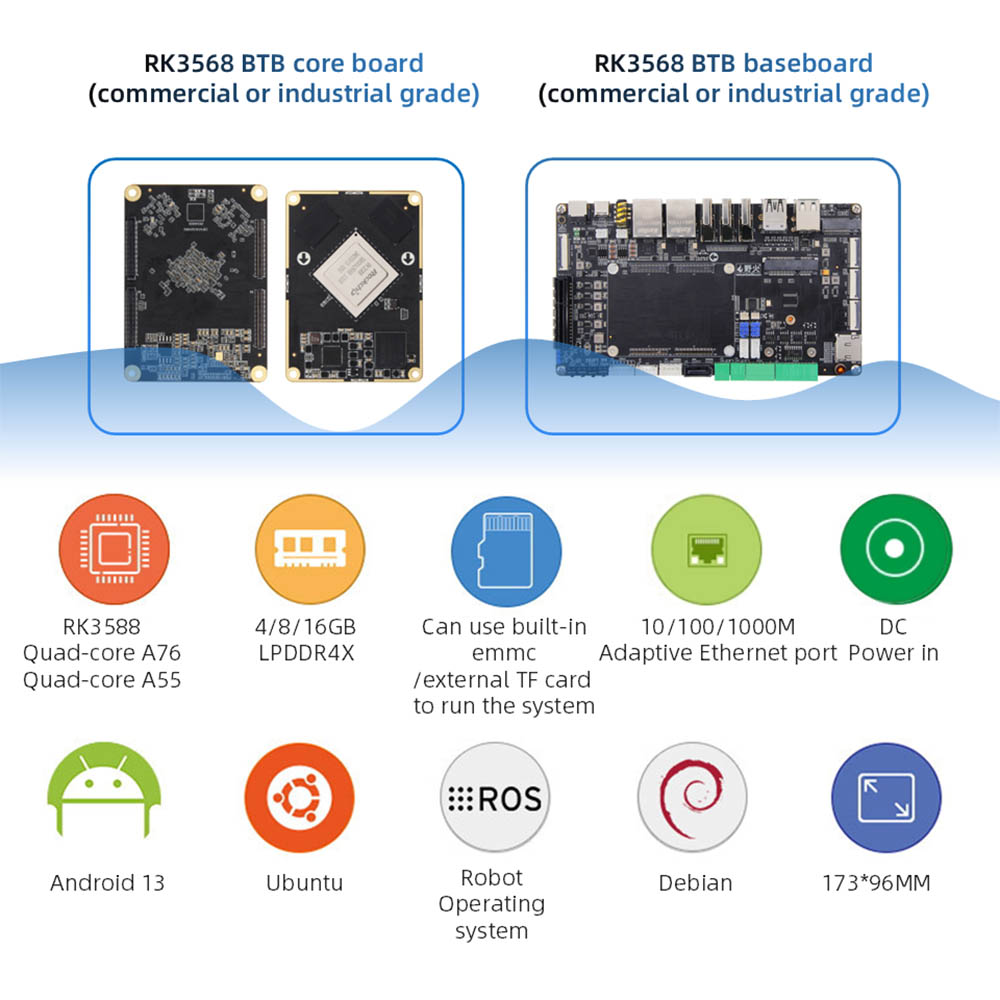

Płyta główna BTB składa się z tablicy podstawowej i płyty operatorskiej/ burty przypodłogowej.

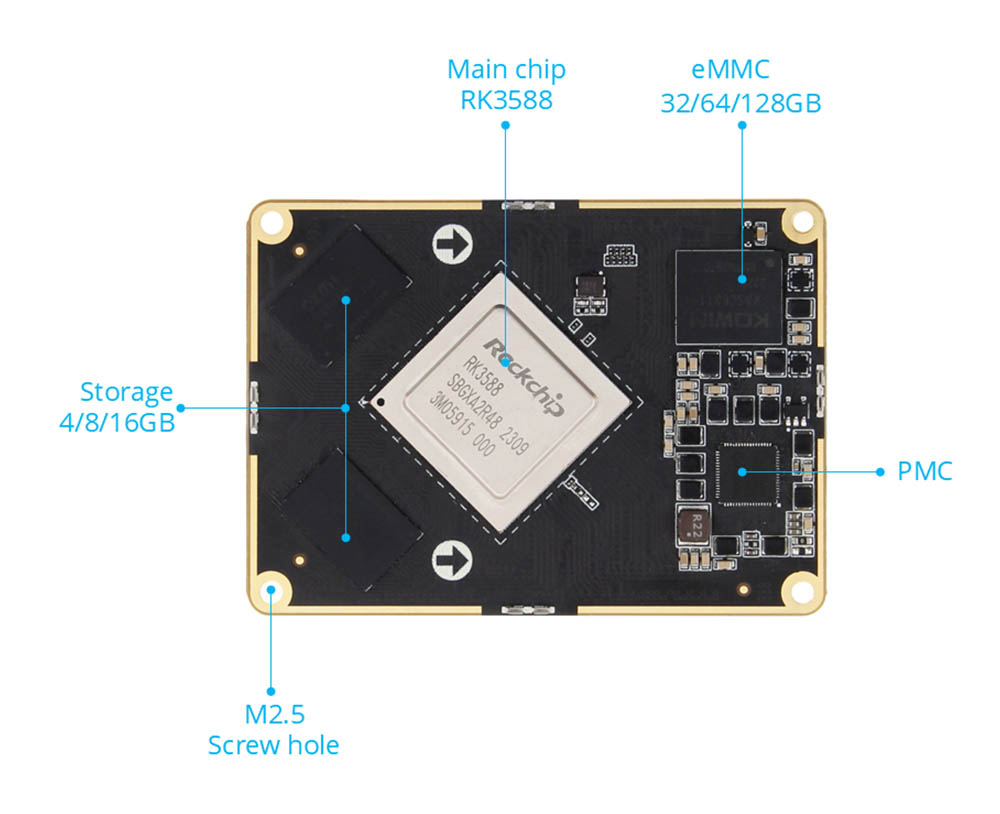

RK3588 Parametry płyty podstawowej

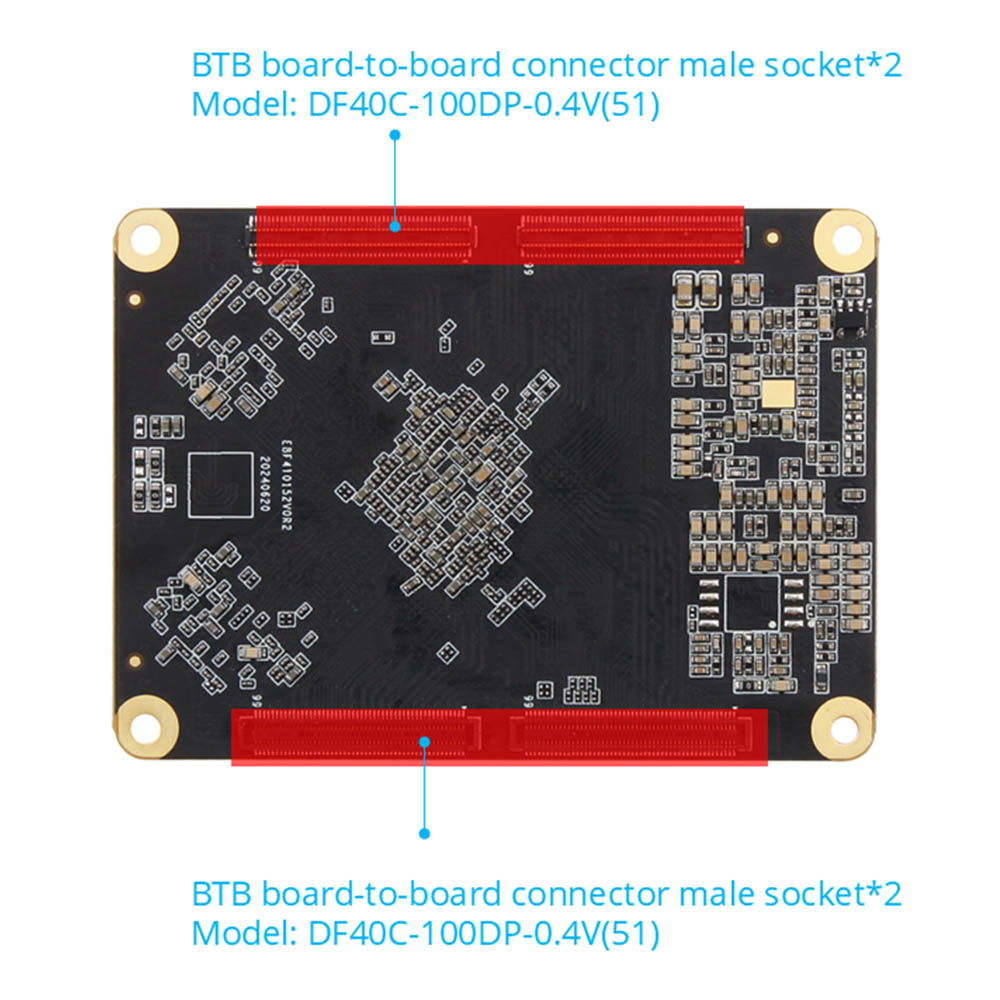

● Złącze: Złącze męskie: DF40C-100DP-0,4 V (51) Złącze żeńskie: DF40C-100DS-0,4 V (51)

● Główny układ: RK3588 (czterordzeniowy A76 + A55, MALI-G610, 6Tops Computing Power) BTB prowadzi do 400 pinów, odstępów 0,5 mm, prowadzi do wszystkich i0

● Pamięć: 4/8/16 GB, LPDDR4/4X

● Pamięć: 32/64/128 GB. EMMC

RK3588 Board-To-Board Development Board

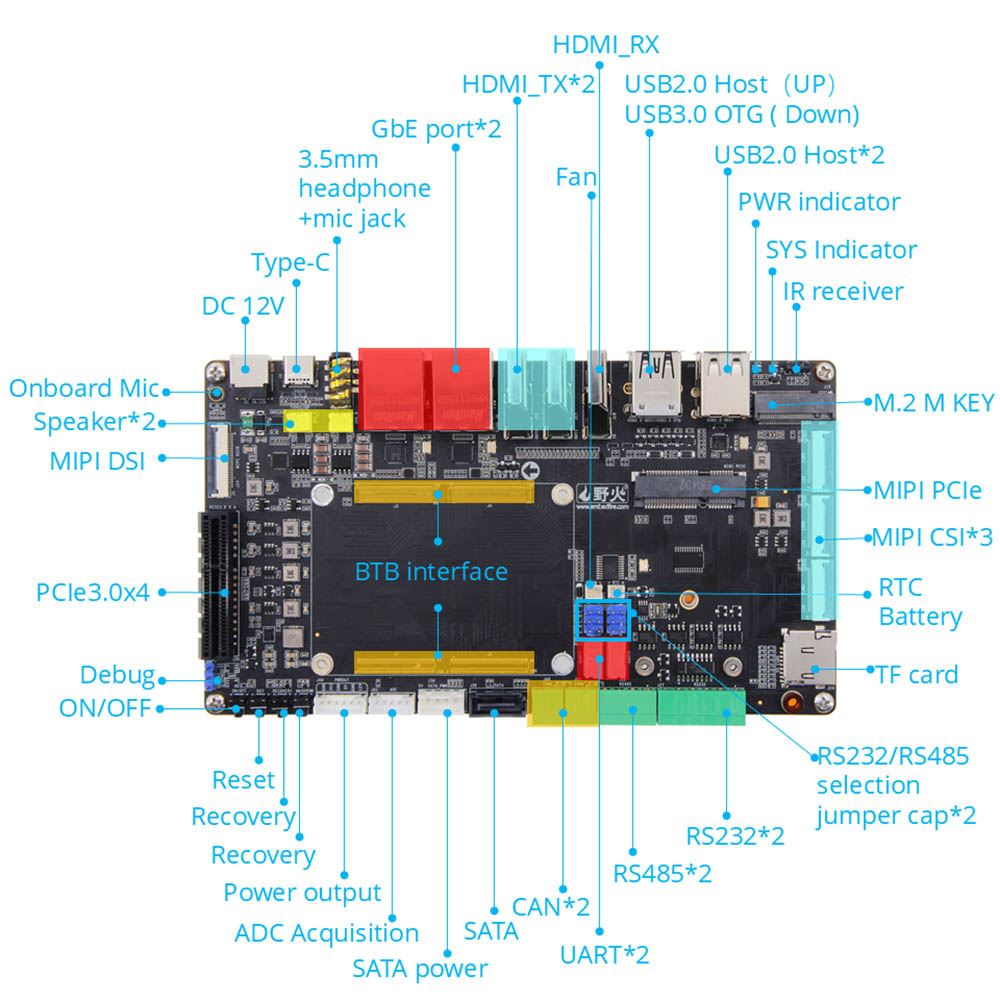

RK3588 Parametry burty Baseboard

● Złącze: mężczyzna: DF40C-100DP-0,4 V (51) Kobieta: DF40C-100DS-0,4 V (51)

● Interfejs zasilania: 12 V@2A DC Input, DC Interface*1; Interfejs mocy wyjściowej*1

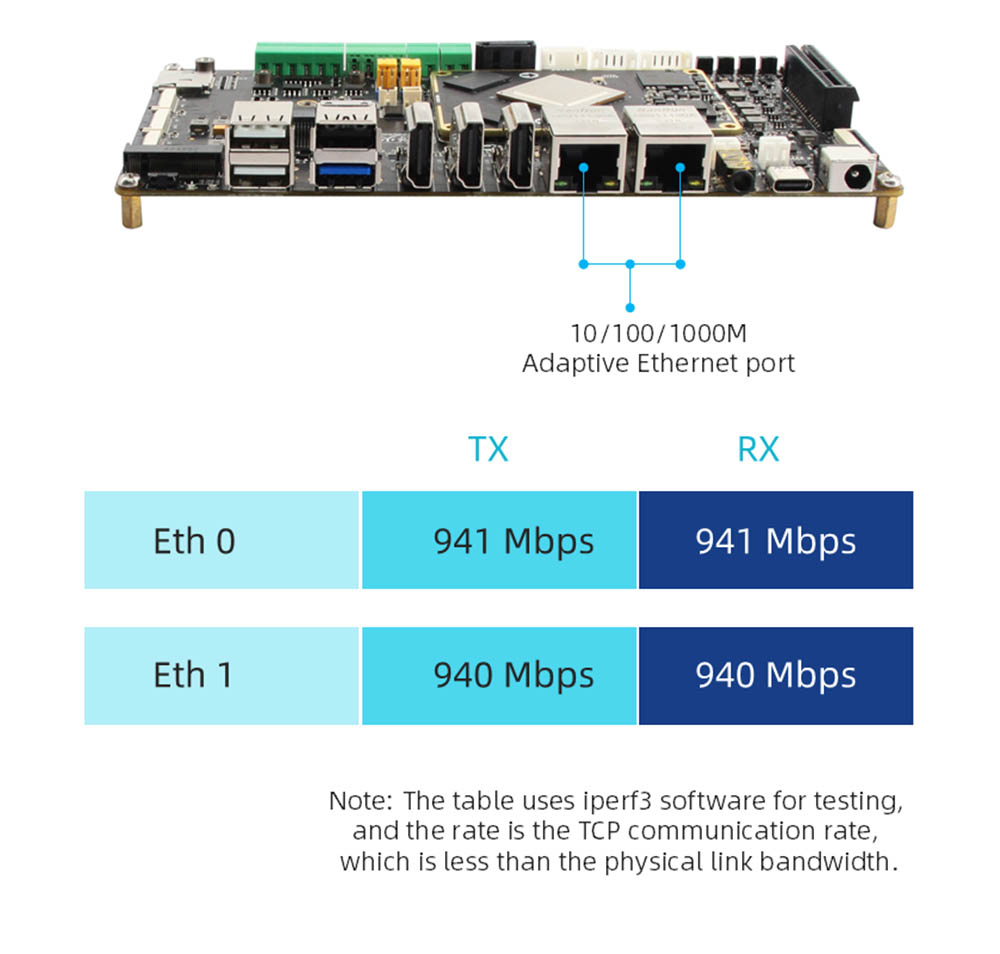

● Ethernet: Gigabit Network Port*2, Obsługa 10/100/1000 Mb/s szybkość transmisji danych

● HDMI: HDMI12.0 Wejście*1, do 3840x2160@60fps; HDMI2.1 Wyjście*2, obsługuje wiele ekranów z innymi ekranami, maksymalna rozdzielczość 7680x4320@60 Hz (rozdzielczość 8k)

● interfejs ekranu MIPI-DSI: MIPI*2 (przód*1, tył*1), można podłączyć do ekranu Wildfire MIPI, obsługuje wiele ekranów z innymi ekranami; Maksymalna rozdzielczość trybu MIPI 1920*1080@60Hz

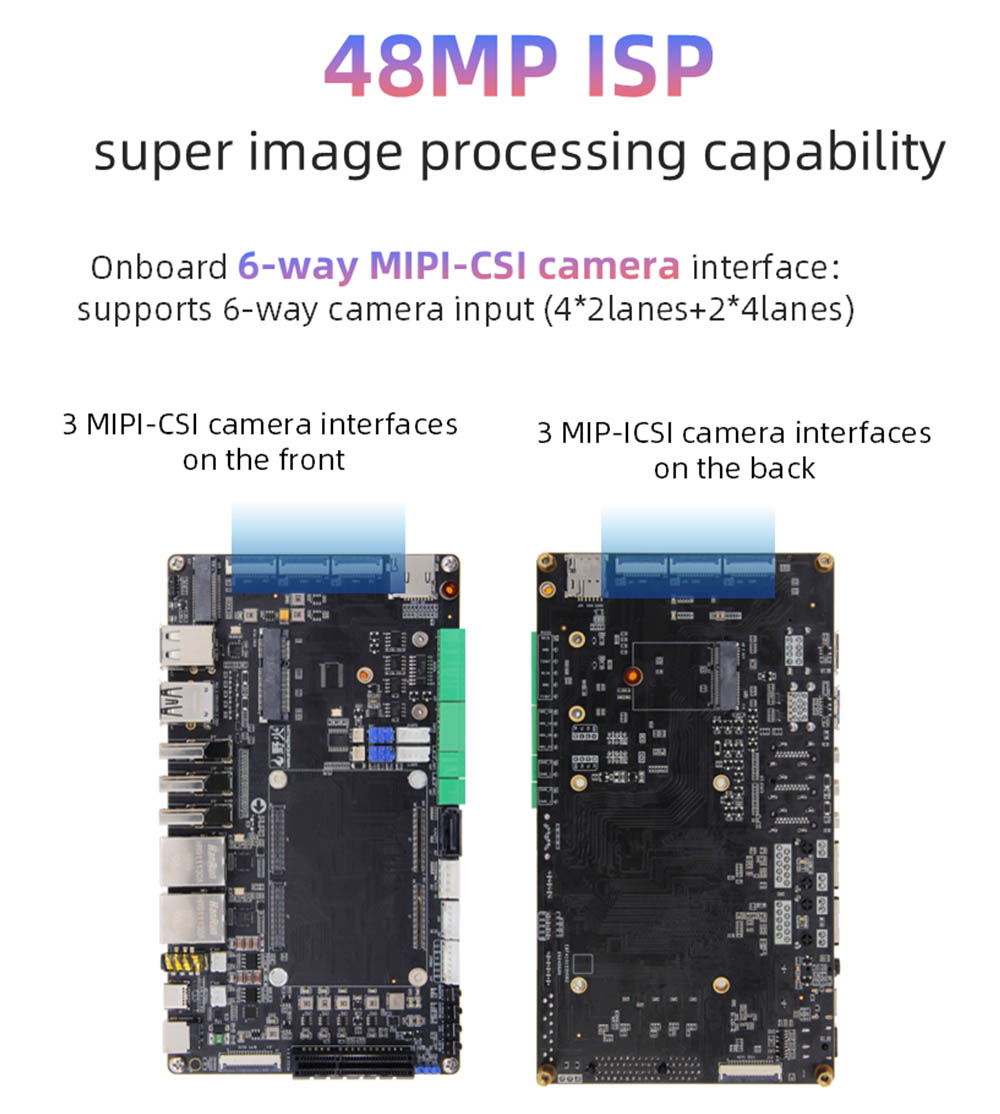

● MIPI-CSI: interfejs kamery MIPI*6 (przód*3, tył*3), można podłączyć do kamery Wildfire Mipi

● USB2.0: interfejs USB-Hosttype-A*3

● USB3.0: interfejs USB-OTGTYPE-A*1; Interfejs typu-C*1, może być używany do spalania oprogramowania, obsługuje protokół DP1.4

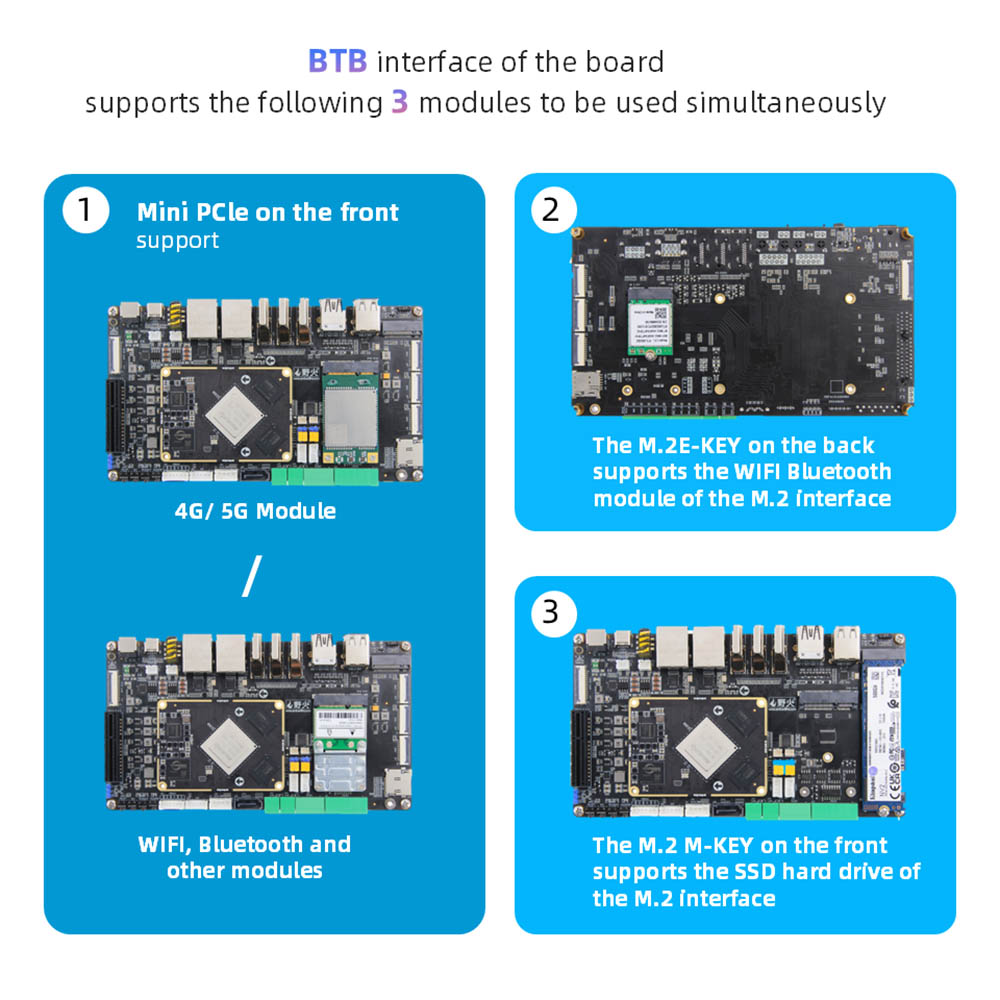

● Interfejs PCLE: interfejs mini-pule*1, może być używany z pełną lub pół-wysoką kartą sieciową Wi-Fi, modułem 4G lub innym modułem interfejsu mini-pule: interfejs PCLE3.0x4*1 1 1

● Interfejs M.2: interfejs M.2ekey*1, obsługuje M.2 E-Key Bezprzewodowy moduł karty sieciowej; M.2 M interfejs kluczowy*1, obsługuje M.2 M-Key PCLE3.0*4lanes Specyfikacja 2280 Dysk twardy

● Uchwyt karty TF: Uchwyt karty Micro SD (TF)*1, obsługuje system rozruchu karty TF, do 512 GB

● Uchwyt karty SIM: uchwyt karty SIM*1, funkcja karty SIM musi być używana z modułem 4G

● Interfejs SATA: standardowy interfejs SATA*1; Interfejs mocy SATA*1, obsługuje wyjście 12V

● Can: Can*2

● ADC: interfejs akwizycji ADC*1

● Port szeregowy debugowania:

● Port szeregowy debugowania*1 (UART2), parametr domyślny 1500000-8-N-1; UART Port szeregowy*2 (UART7 i UART9); RS232*2 (UART4 i UART7);

● RS485*2 (UART4 i UART7); RS232/RS485 Wybór interfejsu sorka*2

● Audio: Mikrofon mikrofonowy na pokładzie*1; Interfejs głośnikowy SPK*2, może podłączyć wyjście słuchawek głośnika zasilania 3W + wejście mikrofonu 2-w-1 interfejs*1

● Przycisk: przycisk On/Off*1; Przycisk maskrom*1; Przycisk odzyskiwania*1; Przycisk zresetowania*

● LED: Wskaźnik mocy*1; Wskaźnik systemu*1

● Odbiornik podczerwieni: obsługuj funkcję zdalnego sterowania w podczerwieni

● RTC: RTC Power Socket*1

● Interfejs wentylatora: Instalacja obsługi chłodzenia wentylatora 5 V lub 12V

RK3588 Board-To-Board Development Board

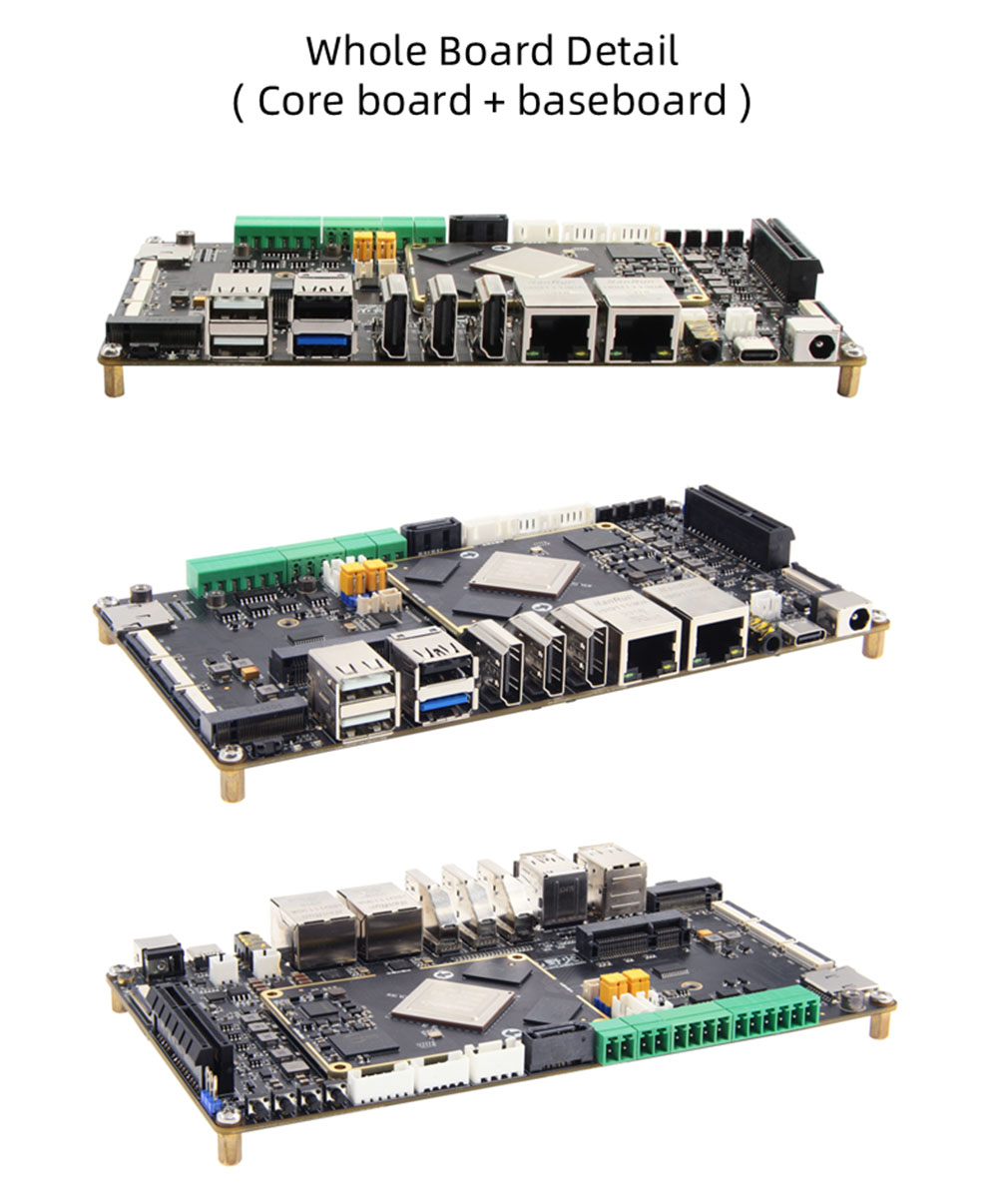

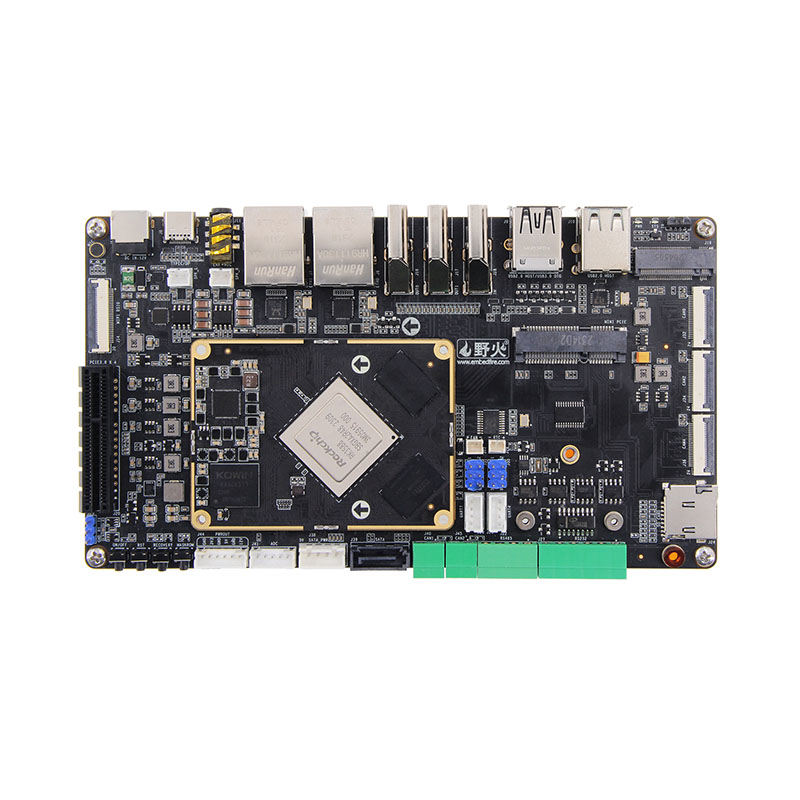

RK3588 Szczegóły planszy

RK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development Board


Typowe zastosowania

● AI Edge Computing : Smart Security, inteligentny transport, Smart City, Analytics Video Analytics.

● Automatyzacja przemysłowa: kontrola PLC, widzenie maszynowe.

● Robotyka: autonomiczna nawigacja z napędem AI.

● Aplikacje w pojazdach : System rozrywki w samochodach, system nawigacji w samochodach.

● Oznakowanie cyfrowe: reklama o wielu ekranach 8K.

● Sprzęt medyczny: endoskopy medyczne, systemy obrazowania ultradźwiękowego


Pliki i obsługa

● Arkusz danych PDF

● Instrukcja obsługi sprzętu

● Dokumentacja Linux/Android

● Skontaktuj się z wsparciem technicznym
