RK3576 SBC Computers Development Board

RK3576 Wprowadzenie płyty głównej

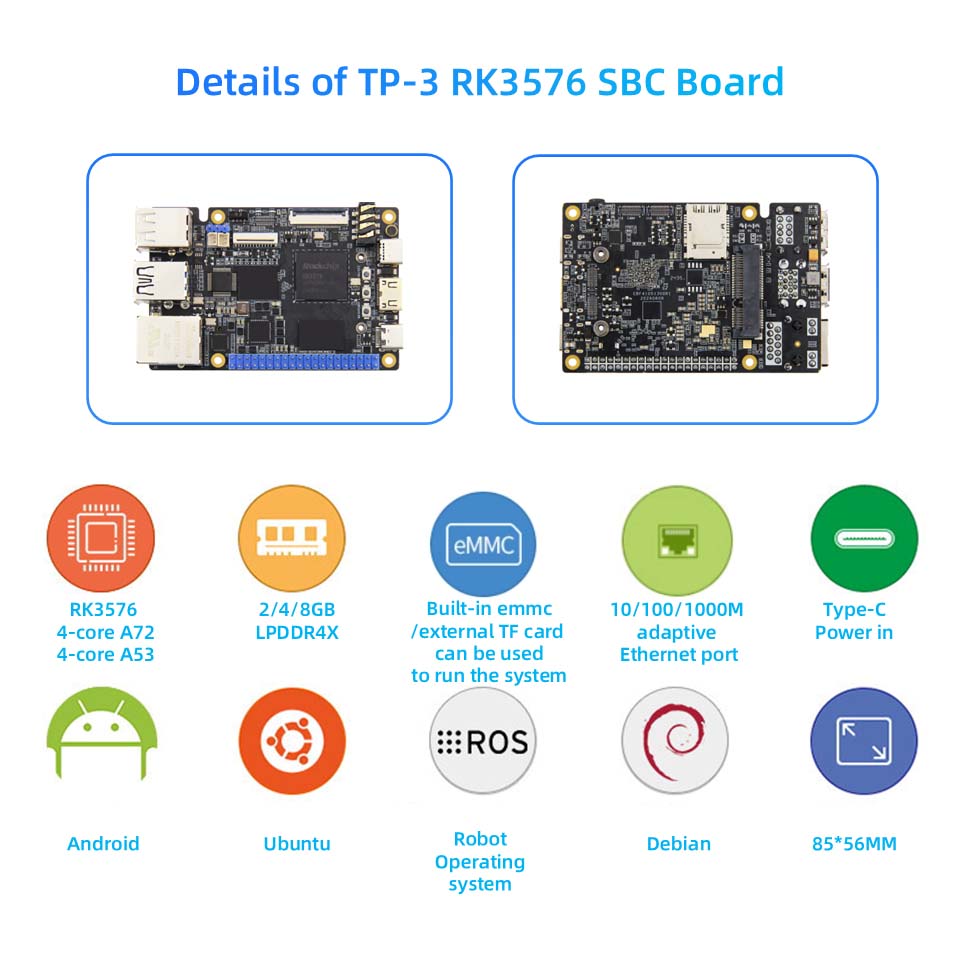

• Płyta TP-3 RK3576 ma mocną wydajność i może być używana jako wysokowydajny komputer jednorazowy i wbudowaną płytę główną do wyświetlania, sterowania, transmisji sieci, przechowywania plików, przetwarzania krawędzi i innych scenariuszy.
• Korzystając z RockChip RK3576 jako głównego układu, główna częstotliwość może osiągnąć do 2,2 GHz, integrując czterordzeniową 642-bitową Cortex-A72 i czterordzeniową 64-bitową wyświetlanie Cortex-A53, obsługujące ośmiordzeniowe procesory i uzbrojenie MC3GPU, obsługę obsługi, wspierającą obsługę, obsługę, obsługę, obsługę obsługi, obsługę, obsługę obsługi, obsługuje wsparcie obsługi, obsługę obsługi, obsługującą obsługę. Wyświetlacz wielu ekranów, wbudowany niezależny NPU, umożliwiający różne scenariusze AI.
• Zapewnij różnorodne kombinacje pamięci i pamięci do wyboru, zrównoważoną konfigurację sprzętu na pokładzie oraz szeroki zakres aplikacji. 24
• Wbudowana niezależna moc obliczeniowa NPU może osiągnąć 6Top, umożliwiając różne scenariusze AI.
• Ma wysokie interfejsy integracji i bogatych rozszerzeń, w tym gigabit Ethernet Port, RGMI, USB3.0, USB2.0, Minipcle, MiniHDMI, interfejs ekranu MIPI i interfejs kamery MIPI, interfejs audio, odbiornik podczerwieni, uchwyt na karty SIM/TF i inne peryferyjne, i prowadzą do 40 niezbędnych pin.
• Oficjalnie obsługuje obrazy systemu operacyjnego Androida, Debain i Ubuntu i może być stosowane do ponad 8 różnych środowisk aplikacji.
• Jest całkowicie open source, zapewnia oficjalne samouczki i zapewnia kompletne zestawy do rozwoju sterowników SDK, schematy projektowe i inne zasoby, które można łatwo wykorzystać.

Funkcja rozwoju RK3576

• Obsługuje wiele systemów operacyjnych, niezależnie od tego, czy jest to rozwój, czy rozrywka, można go łatwo zadowolić!: Ubuntu/Debian Android/Robot System operacyjny

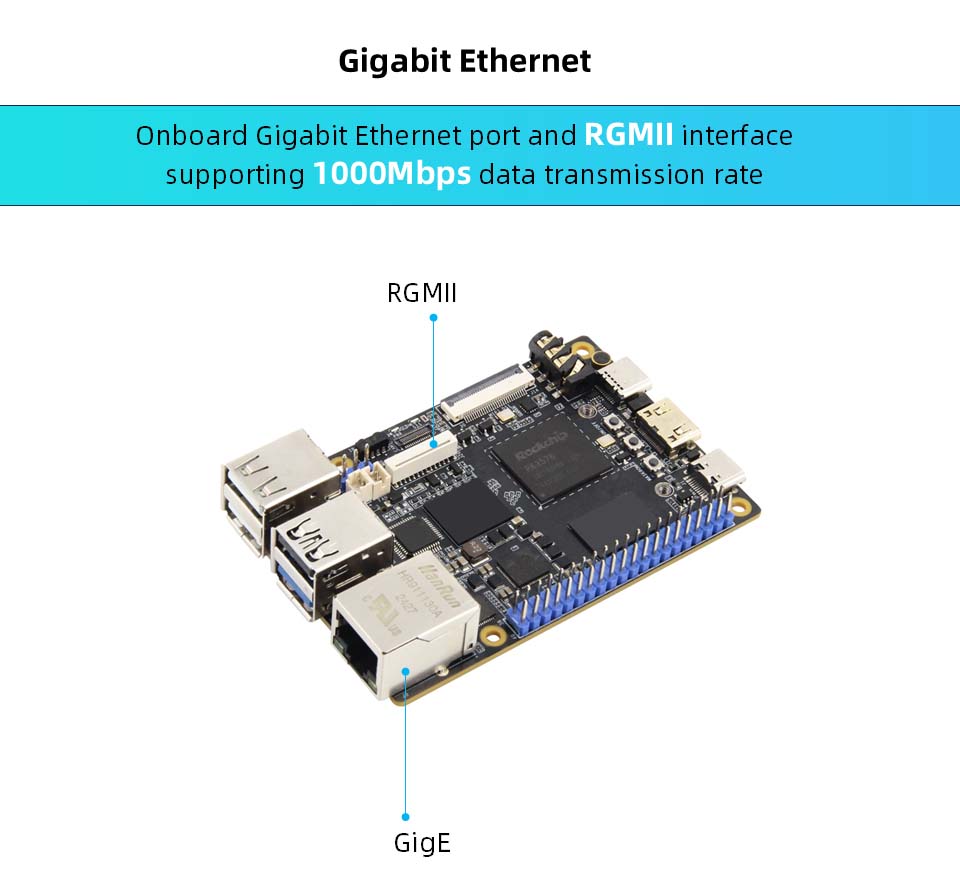

• Port Gigabit Ethernet i interfejs RGMII, obsługuje 1000 Mb / s szybkość transmisji danych
• Wbudowana niezależna NPU, moc obliczeniowa może dotrzeć do 6topów, przyjmuje trzy rdzeniową architekturę, obsługuje INT4/INT8/INT16/FP16/BF16/TF32, wzmacnia różne scenariusze AI
• Obsługuje do 8k@30 klatek H.264/H.265/VP9/AV2/AVS2 Dekodowanie wideo i 4K@60 klatek H.264/H.265 Kodowanie wideo

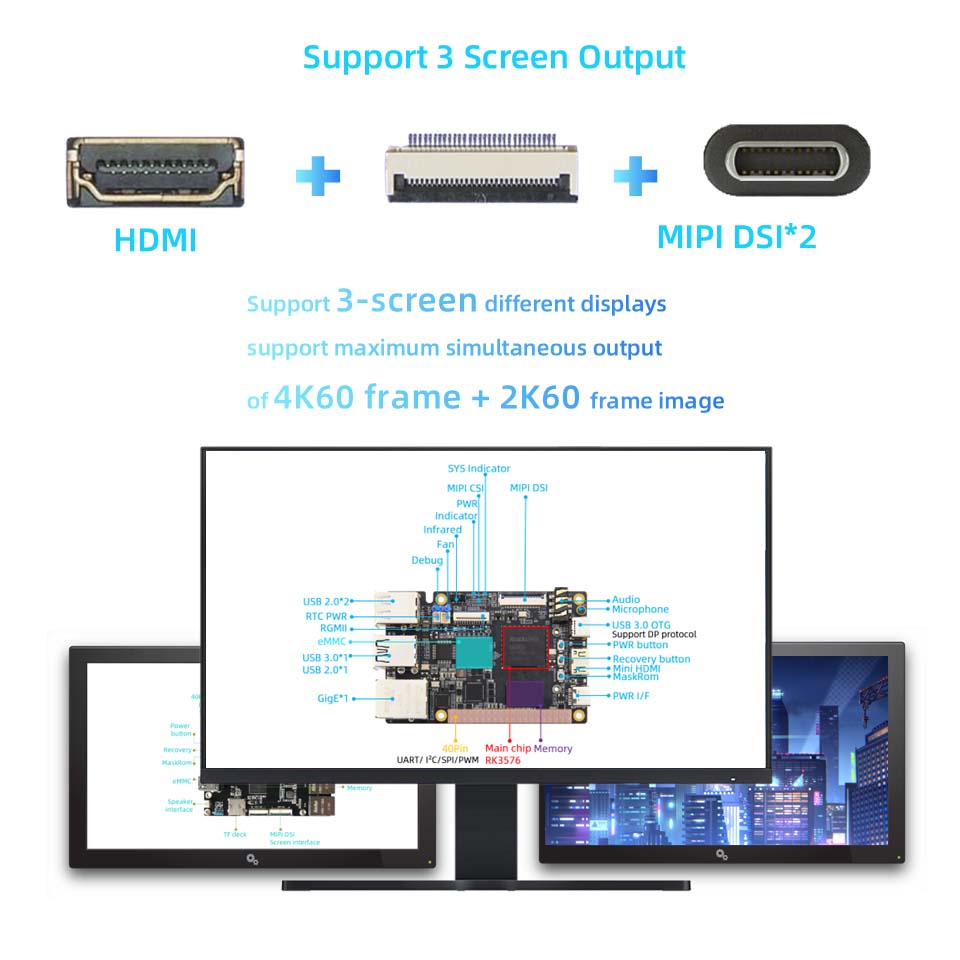

• Obsługuje wyświetlacz trzykranowy, obsługuje do 4k@120 klatek + 2k@60 klatek + 1080p@60 klatek jednocześnie

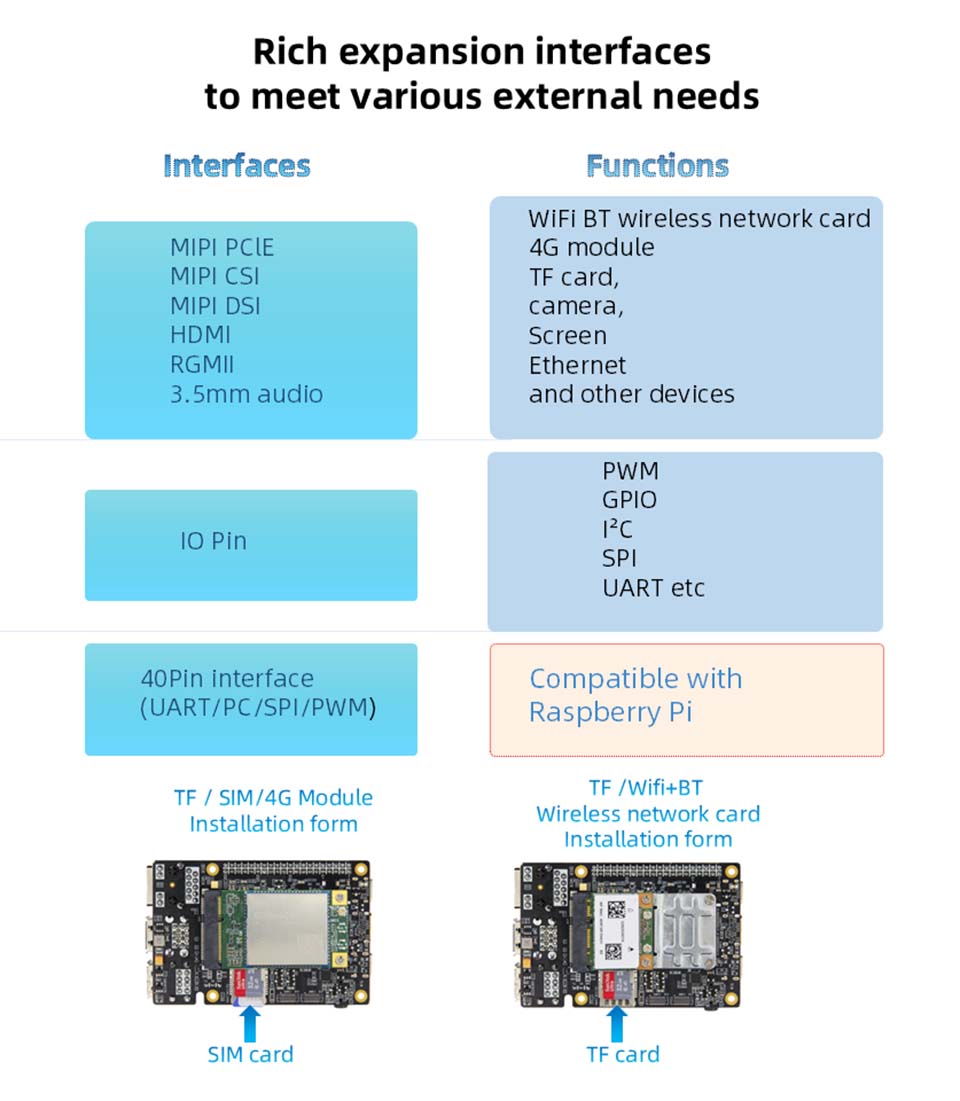

• Bogaty interfejs rozszerzeń

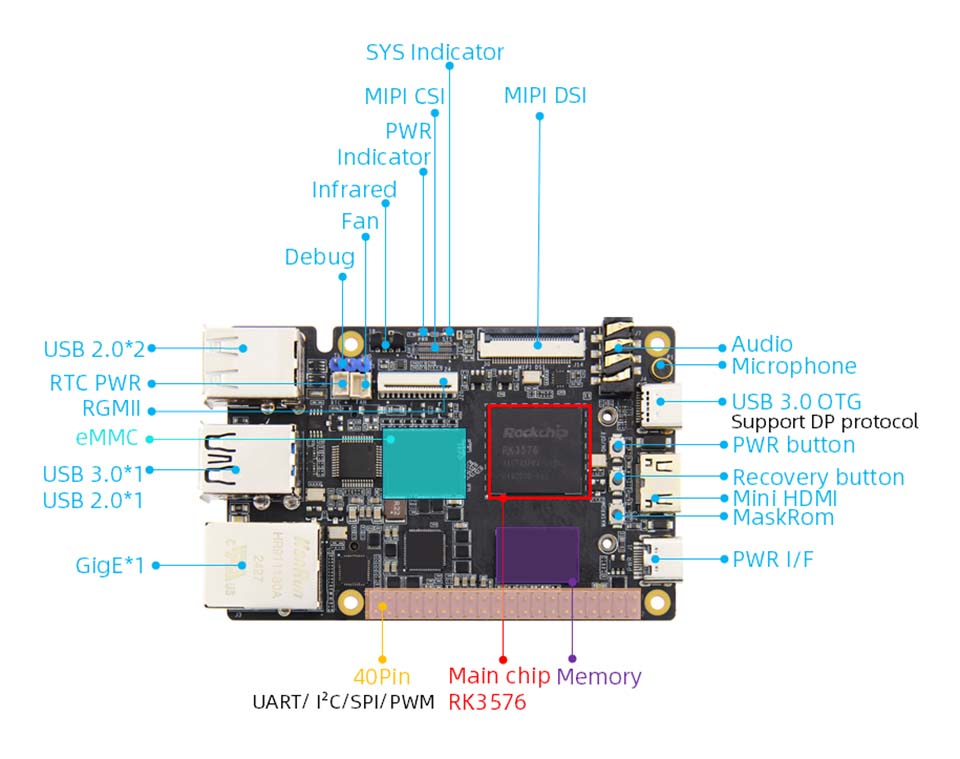

RK3576 Konfiguracja sprzętu płyty

• Interfejs mocy: 5 V@4a DC Wejście, interfejs typu-C (brak możliwości transmisji danych)
• Główny układ: RK3576 (czterordzeniowy A72 + A53, MALI-G52 MC3, 6T Power Computing)
• Pamięć: 2/4/8GB, LPDDR4X (inne wymagania dotyczące przechowywania można dostosować)
• Przechowywanie: 0/32/64 GB, EMMC (inne wymagania dotyczące przechowywania można dostosować)
• Ethernet: Gigabit Network Port*1, obsługuje szybkość transmisji danych 10/100/1000 Mb/s; Interfejs RGMI*1, obsługuje szybkość transmisji danych 10/100/1000 Mb/s, może być podłączony do naszego modułu Ethernet RGMII Gigabit
• HDMI: HDMI2.1 Wyjście*1, obsługuje wyświetlacz wielu ekranów z innymi ekranami, maksymalna rozdzielczość 4K@120fps
• MIPI-DSI: Interfejs ekranu MIPI * 1, można podłączyć do ekranu Wildfire MIPI, obsługuje wiele ekranów z innymi ekranami, pojedynczy tryb MIPI z najwyższą rozdzielczością 2560 * 1600 @ 60FPS

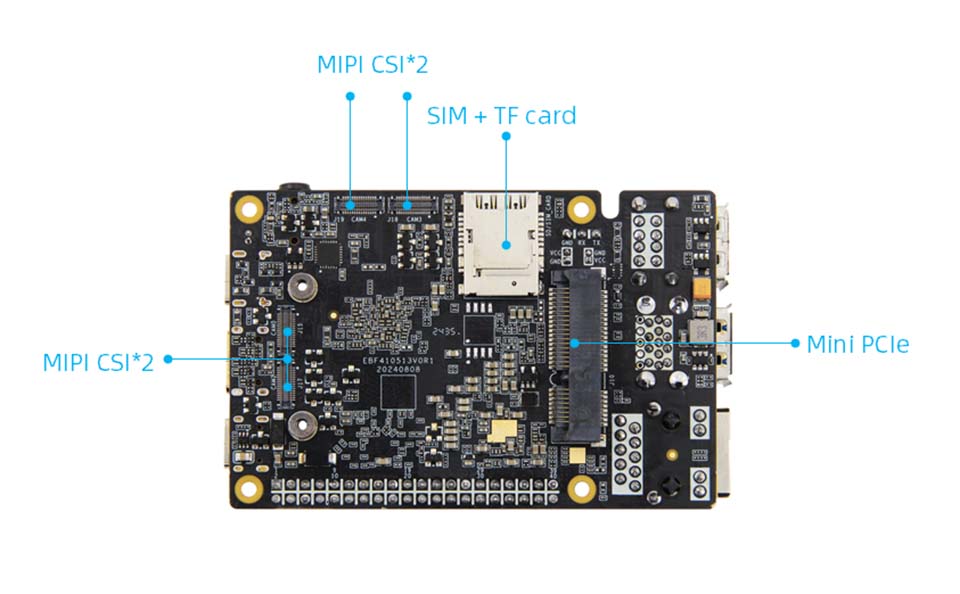

• MIPI-CSI: 2 * 15Pin interfejs kamery BTB * 5 (z przodu * 1, tył * 4), można podłączyć do naszej kamery MIPI
• USB2.0: Interfejs typu-A * 3 (host)
• USB3.0: interfejs typu-A * 1 (host); Interfejs typu-C * 1 (OTG), dla interfejsu spalania oprogramowania, obsługuje protokół DP, może być używany z innymi ekranami
• Interfejs PCLE: interfejs mini-pule, może być używany z karcią sieciową WIFI o pełnej wysokości lub pół-wysokości, module 4G lub innym module interfejsu mini-puli
• Uchwyt karty SIM+TF: może jednocześnie wstawić kartę SIM i kartę mikro SD (TF), obsługiwać kartę TF, aby uruchomić system do 512 GB, funkcję karty SIM musi być używana z modułem 4G
• Interfejs 40pin: Kompatybilny z interfejsem Raspberry Pi 40pin, obsługuje funkcje PWM/GPIO/C/SPI/UART
• Port szeregowy debugowania: parametr domyślny 1500000-8-N-1
• Audio: micin*1, mikrofon kondensator; Wyjście słuchawkowe + wejście mikrofonowe 2-w-1 interfejs*1
• Przyciski: przycisk zasilania*1; Przycisk maskrom*1; Przycisk odzyskiwania*1
• LED: Wskaźnik mocy*1; Wskaźnik systemu*1
• Odbiorca podczerwieni: obsługuje funkcję zdalnego sterowania w podczerwieni
• RTC: RTC Power Socket*1

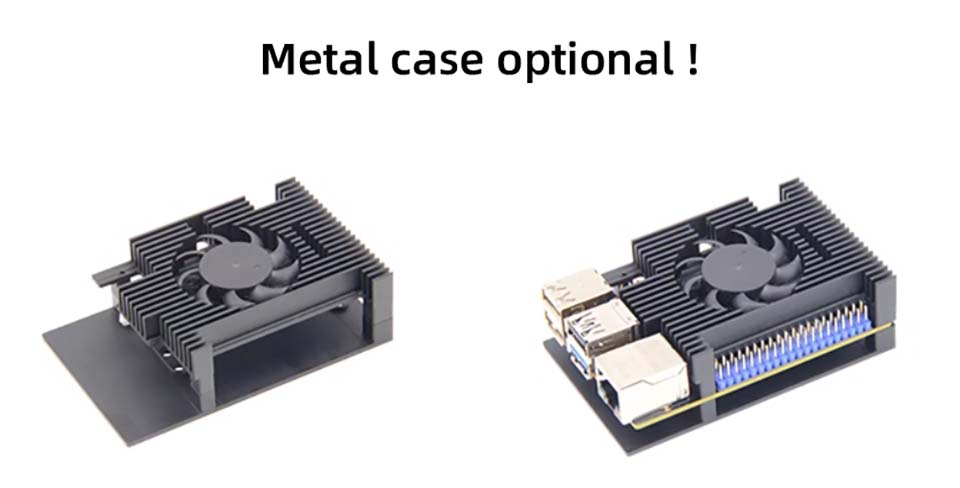

• Interfejs wentylatora: obsługuje instalację wentylatora 5V do chłodzenia

Inne parametry tej płyty RK3576

System: Android 14, Ubuntu, Debian

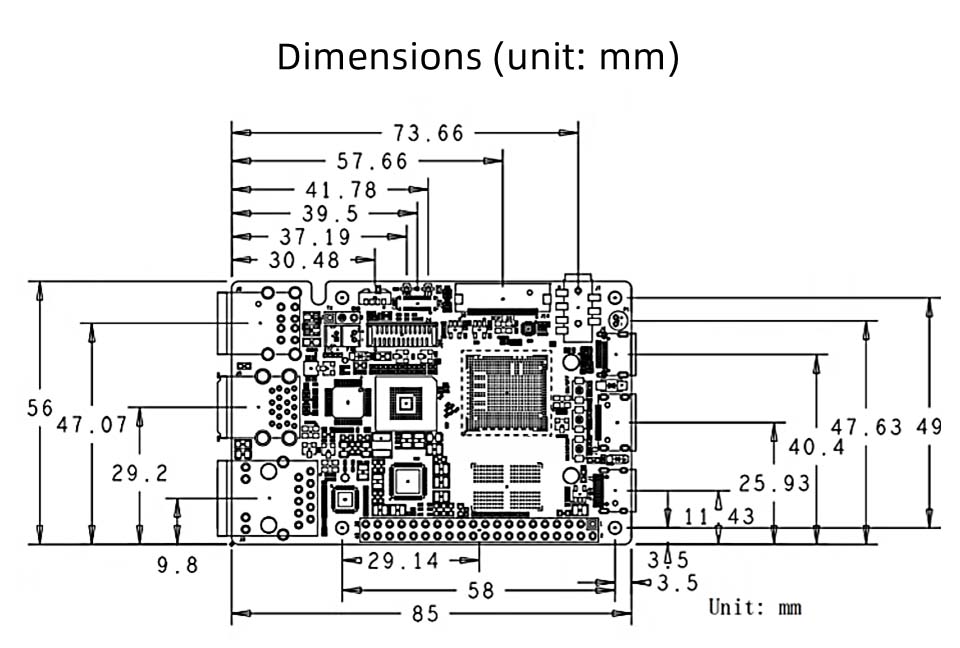

Rozmiar: 85*56 mm
