● Płyta TP-1HS może być używana jako wysokowydajny komputer jednorazowy i wbudowaną płytę główną do wyświetlania, sterowania, transmisji sieci, przechowywania plików, przetwarzania krawędzi i innych scenariuszy.
● Korzystanie z RockChip RK3562/RK3562J jako głównego układu, przyjmuje technologię procesu zaawansowanego 22 nm, z główną częstotliwością do 2,0 GHz, zintegrowanymi czterordzeniowymi 64-bitowymi procesorami Cortex-A53 i Armmali-G52 GPU, potwierdza dekodowanie wideo 4K, super-obrazowe możliwości przetwarzania obrazu.
● Wbudowana niezależna moc obliczeniowa NPU może osiągnąć 1Tops, umożliwiając różne scenariusze AI.
● Zapewnia różnorodne kombinacje pamięci i pamięci do wyboru, z zrównoważoną konfiguracją sprzętową i szeroką gamą aplikacji.
● Wysoka integracja, z bogatymi interfejsami rozszerzającymi, na pokładzie Wi-FI6, portem sieci Gigabit, LVDS, USB3.0/2.0, MIPIDS1, czterokierunkowym MIPICS1, interfejsem audio, odbiorem podczerwieni, posiadaczem kart TF i innych peryferyjnych, mogą zapewnić pełne odtwarzanie wydajności procesora i dalsze rozszerzenie scenariuszy użytkowania.
● Oficjalny obsługuje obrazy systemu operacyjnego z Androidem, Debain i Ubuntu i można je zastosować do 6) różnych środowisk aplikacji.
● Dane są całkowicie open source, zapewniając kompletne zestawy do rozwoju sterowników SDK, schematy projektowe i inne zasoby, co ułatwia rozpoczęcie.

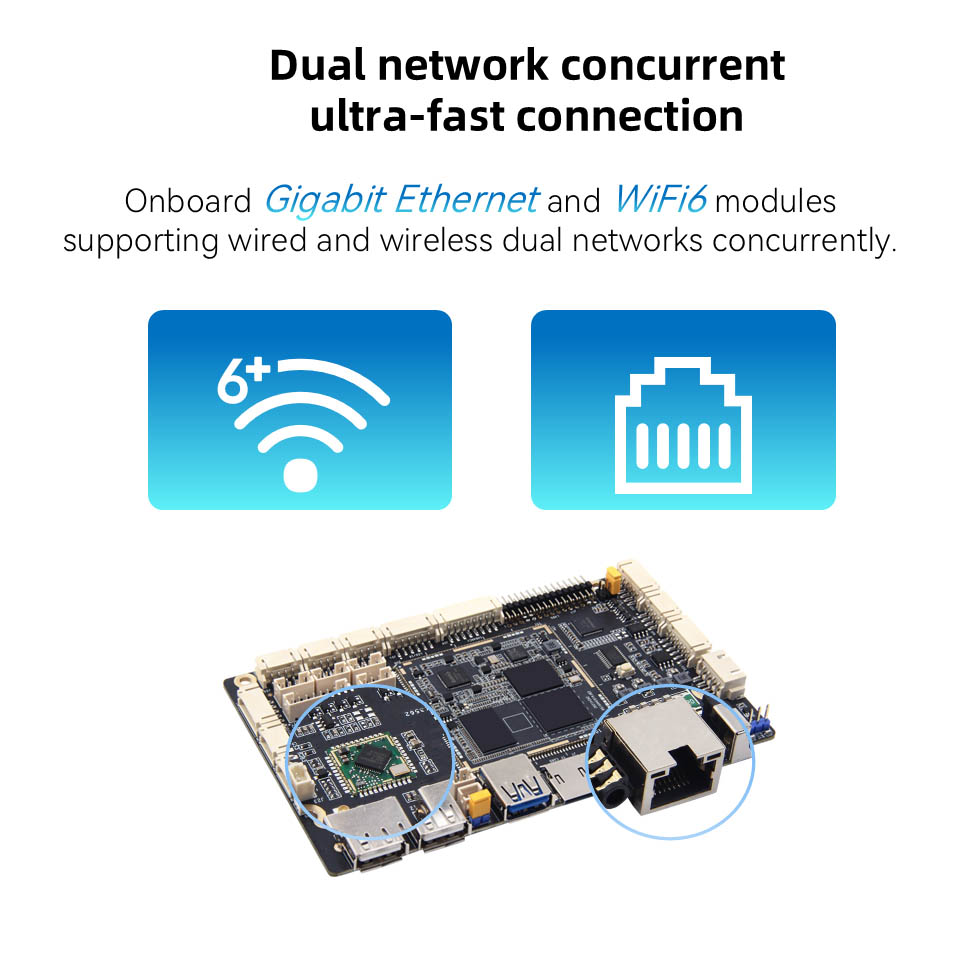

1. Moduły Ethernet Gigabit i WiFi6 obsługują przewodową i bezprzewodową równoległą podwójną sieć

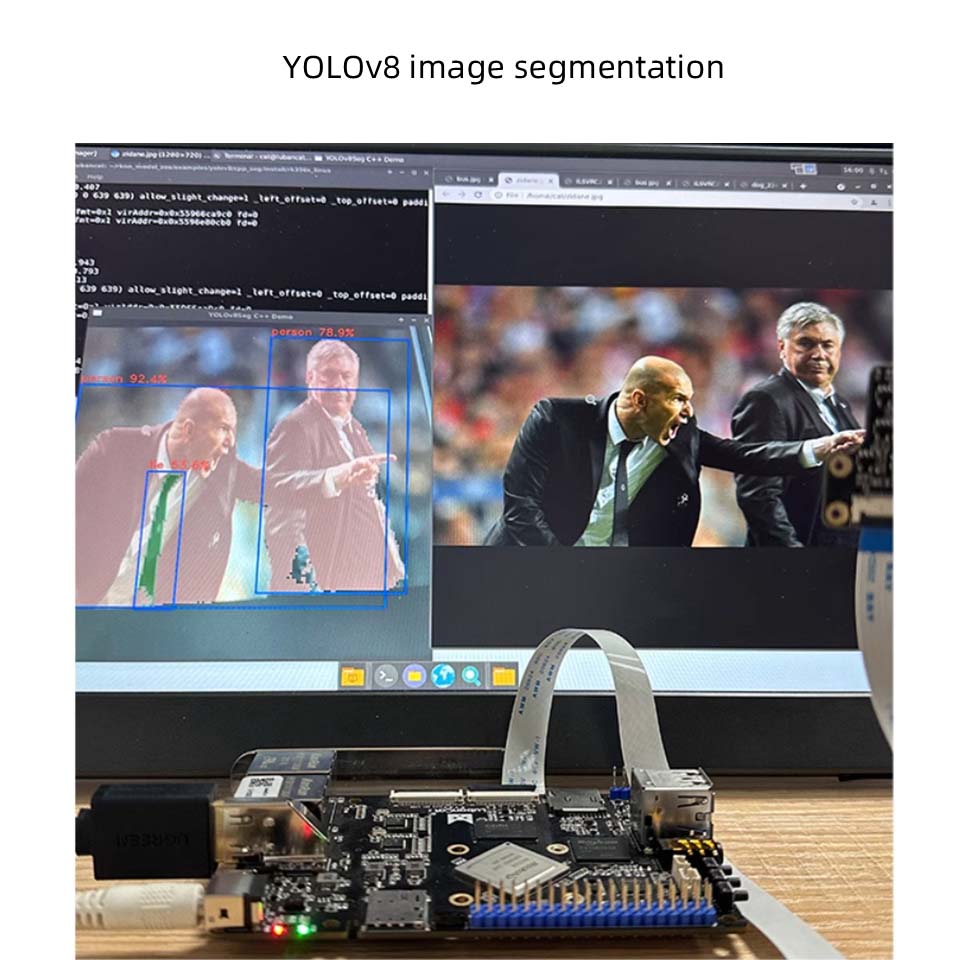

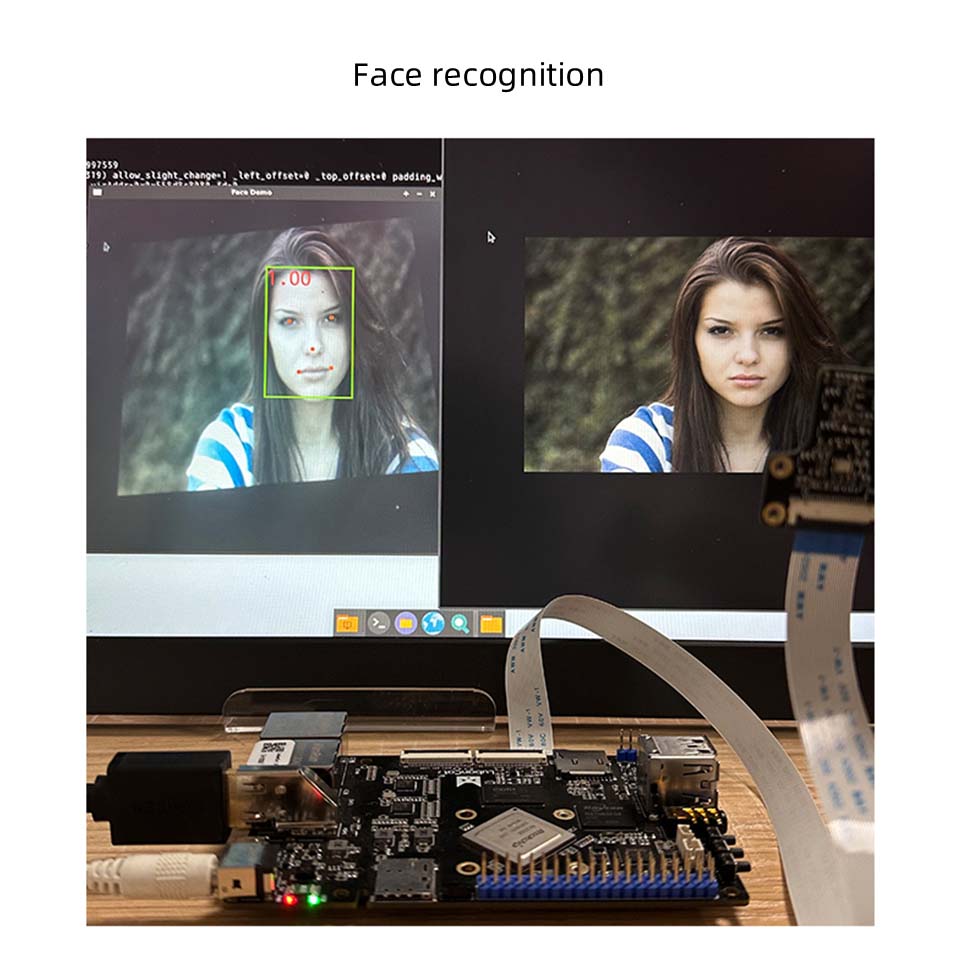

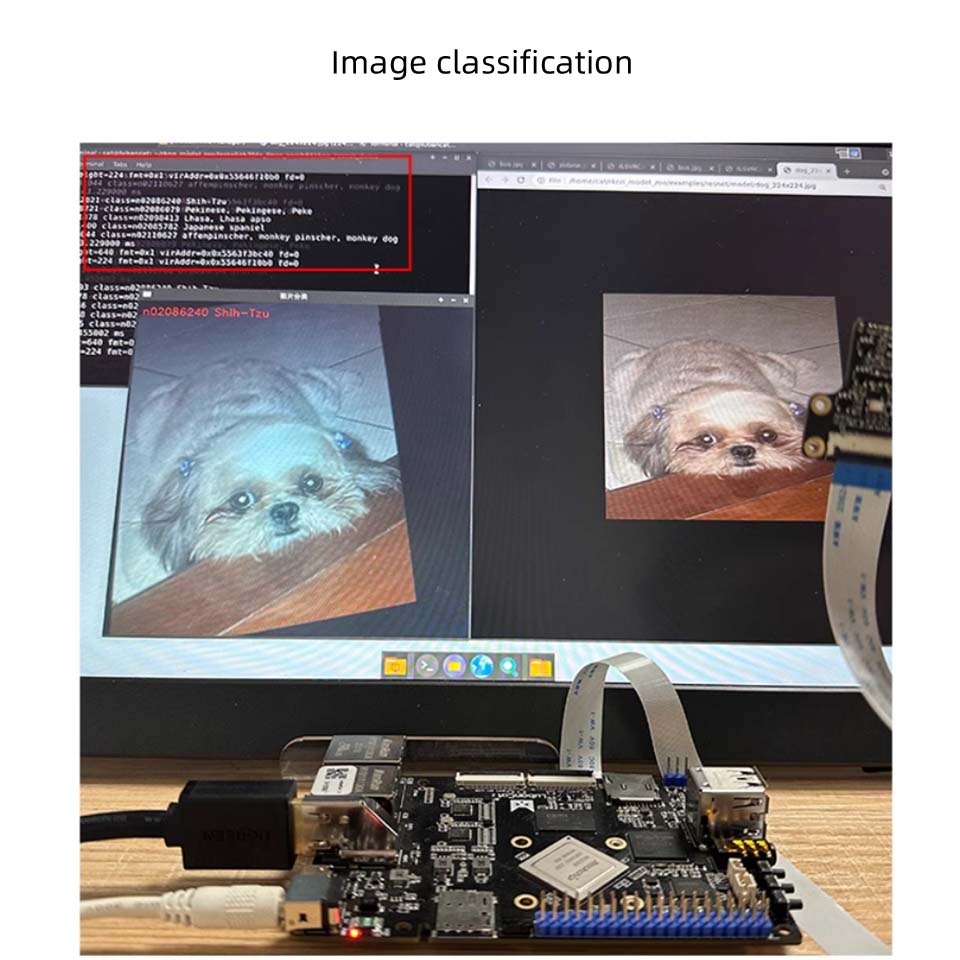

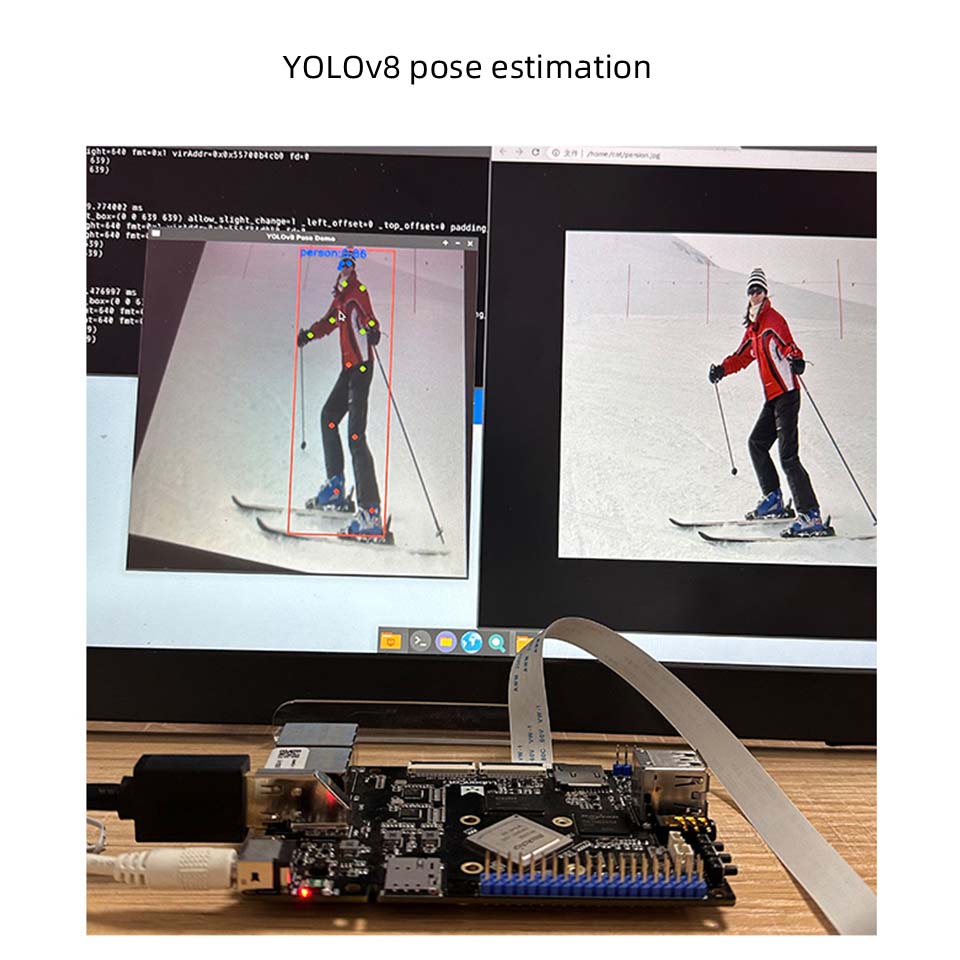

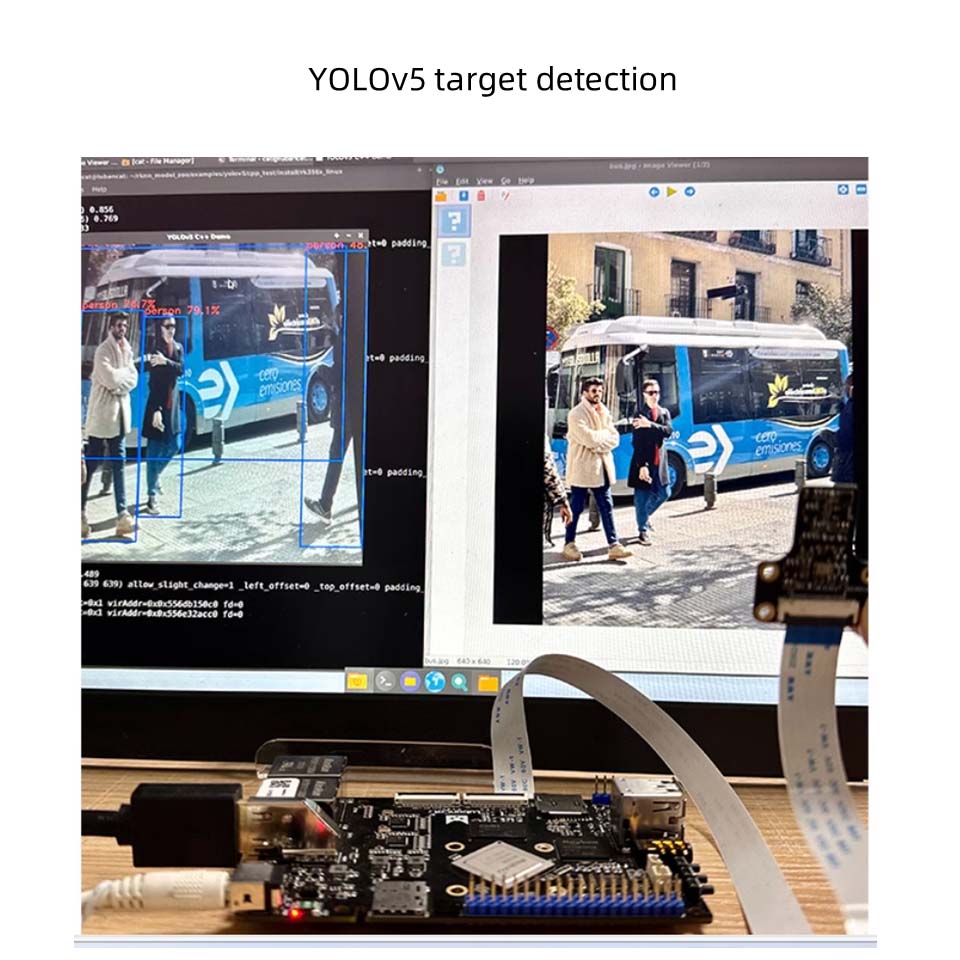

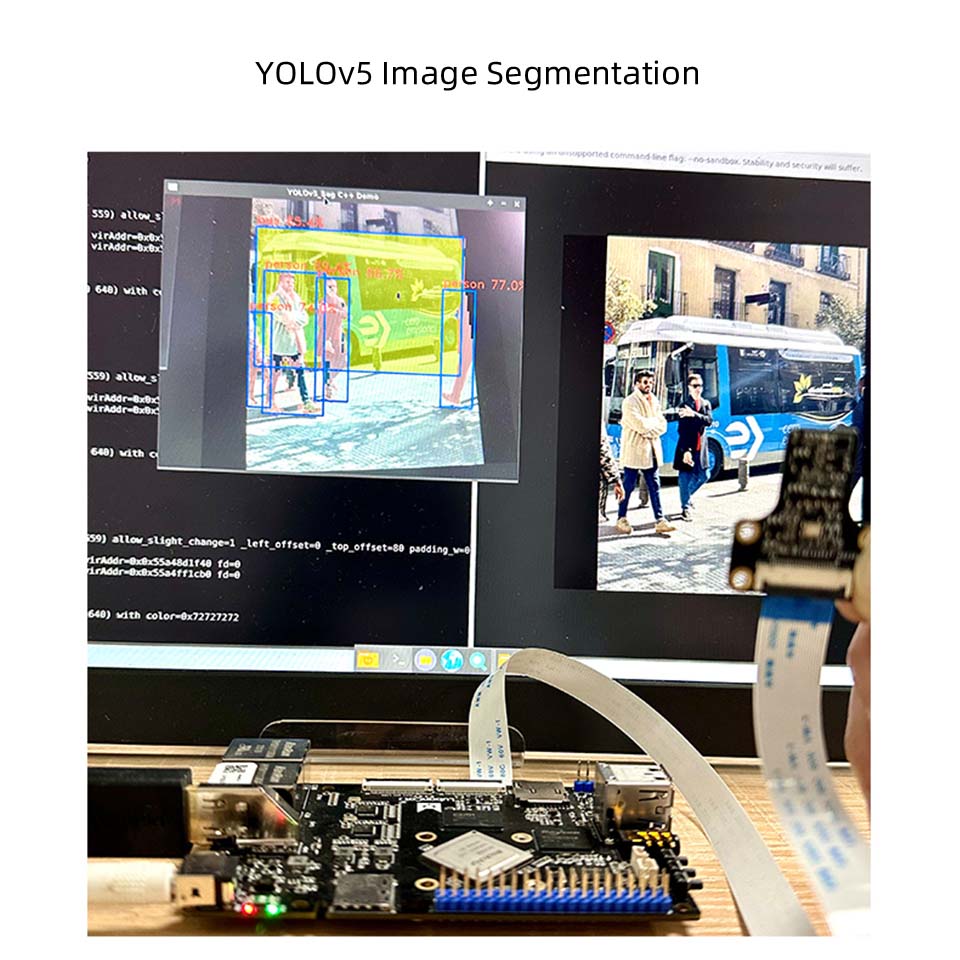

2. Wbudowana niezależna NPU, moc obliczeniowa może dotrzeć do 1topów
Obsługuje przełączanie jednego kliknięcia modeli architektury głównego nurtu, może być używane do lekkich aplikacji sztucznej inteligencji
3. Potężne możliwości analizy obrazu, łatwe dekodowanie 4K
Obsługuje 4K@30 klatek H.265 \ VP9 Dekodowanie formatu i kodowanie formatu formatu 1080p60
4. Bogate interfejsy ekspansji w celu zaspokojenia potrzeb peryferyjnych

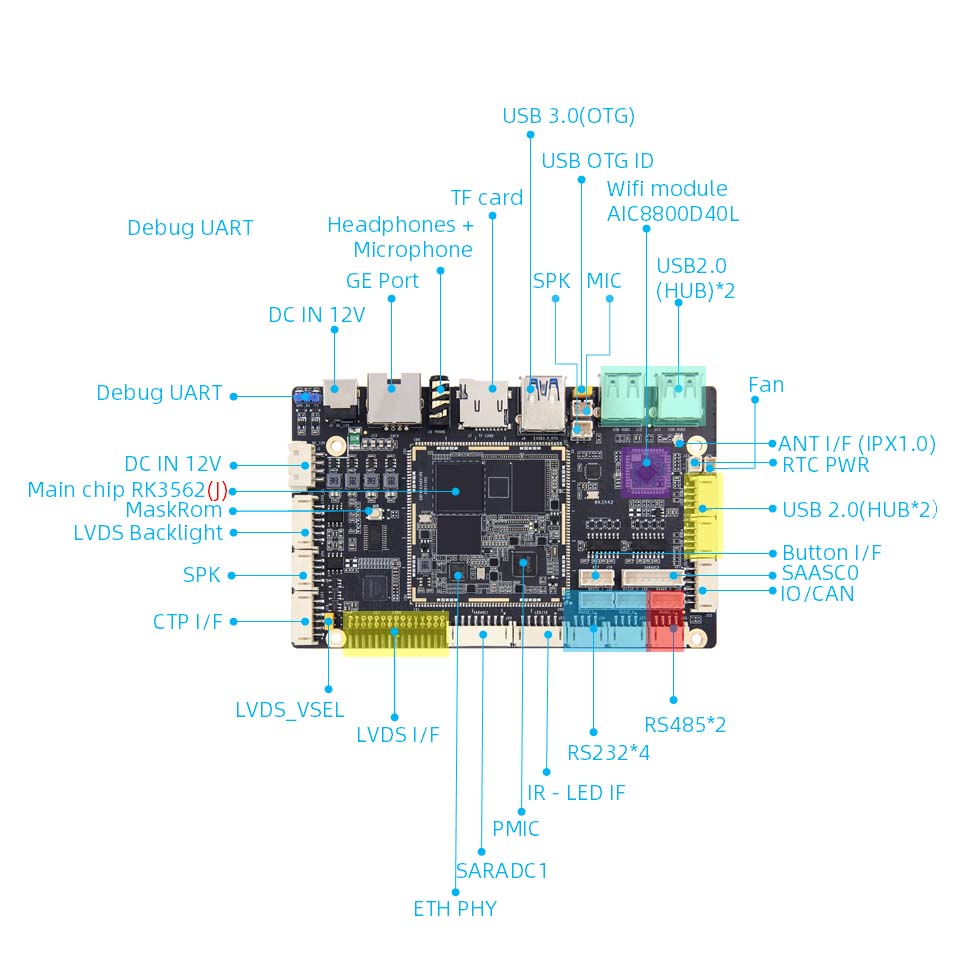

Z portem sieci Gigabit, LVD, USB3.0/2.0, MIPI DS1, czterokierunkowym MIPICS1, interfejsem audio, odbiorem w podczerwieni, uchwytem karty TF i innymi interfejsami, może łatwo rozszerzyć Ethernet, kartę TF, kamerę, ekran, mikrofon i inne urządzenia; Ponadto istnieją osobne interfejsy RS232, RS485, Can, ADC, aby zaspokoić różne potrzeby zewnętrzne.

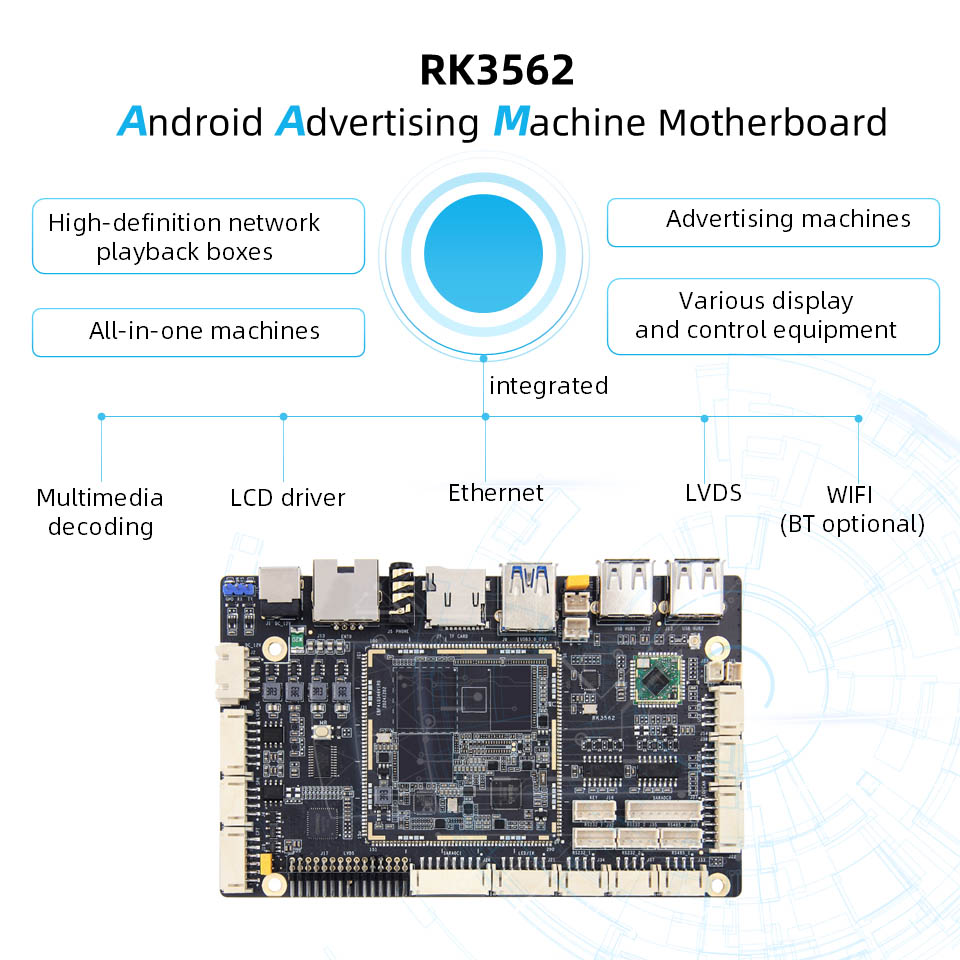

Nadaje się do skrzynek odtwarzaczy sieciowych w wysokiej rozdzielczości, maszyn reklamowych i komputerów typu „all-in-one itp. Integruje dekodowanie multimedialne, sterownik LCD, Ethernet, LVDS, WiFi (funkcja Bluetooth opcjonalna)

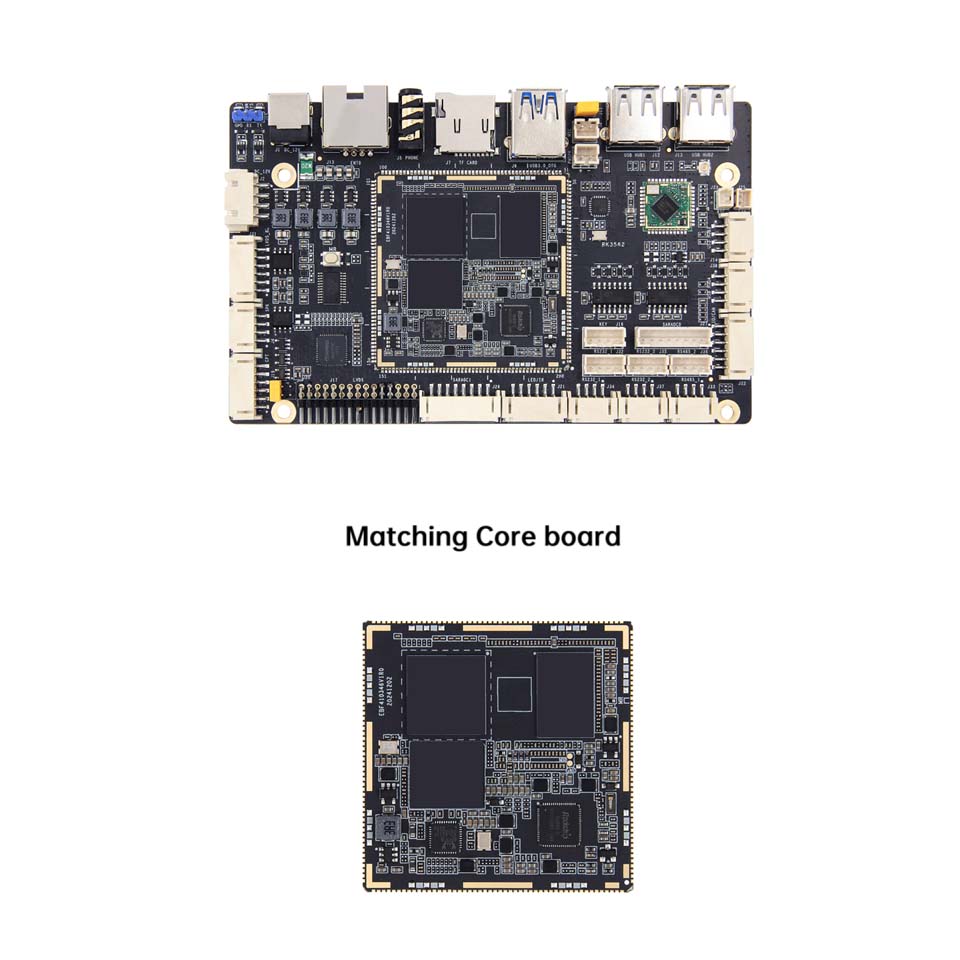

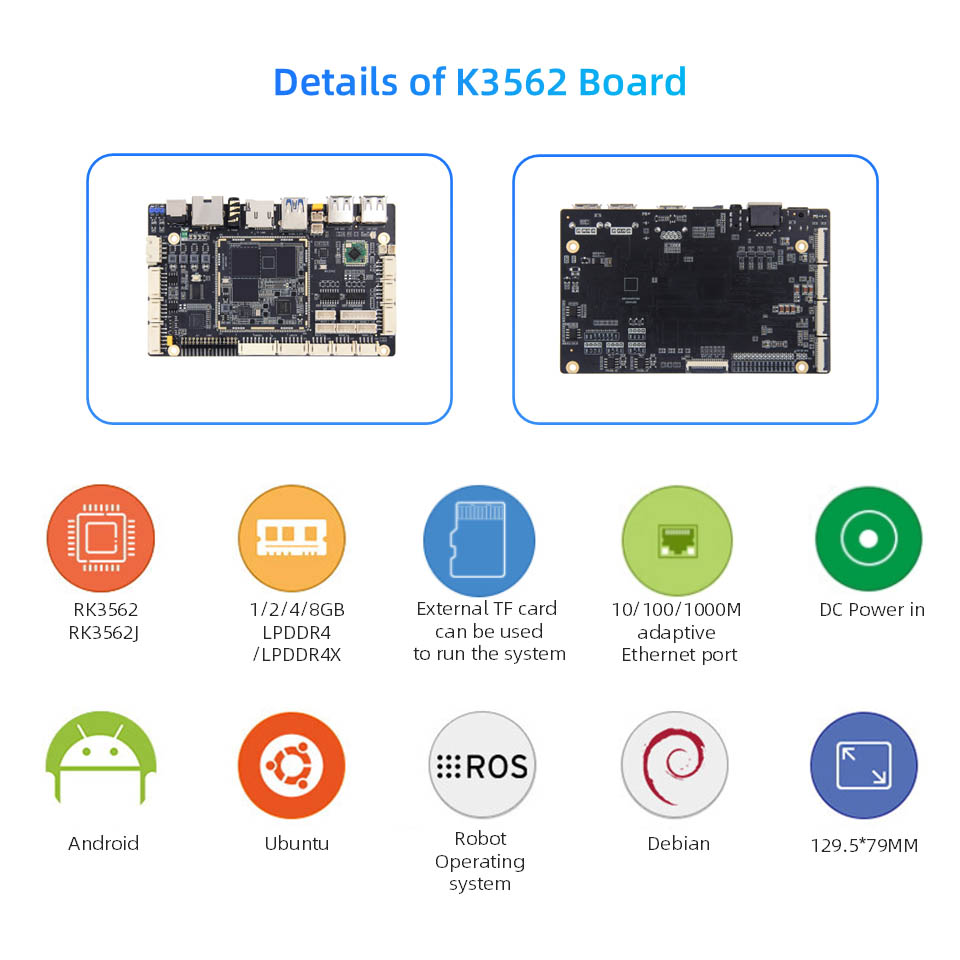

Konfiguracja sprzętowa płyty Luban Cat 1HS
● Główny układ:

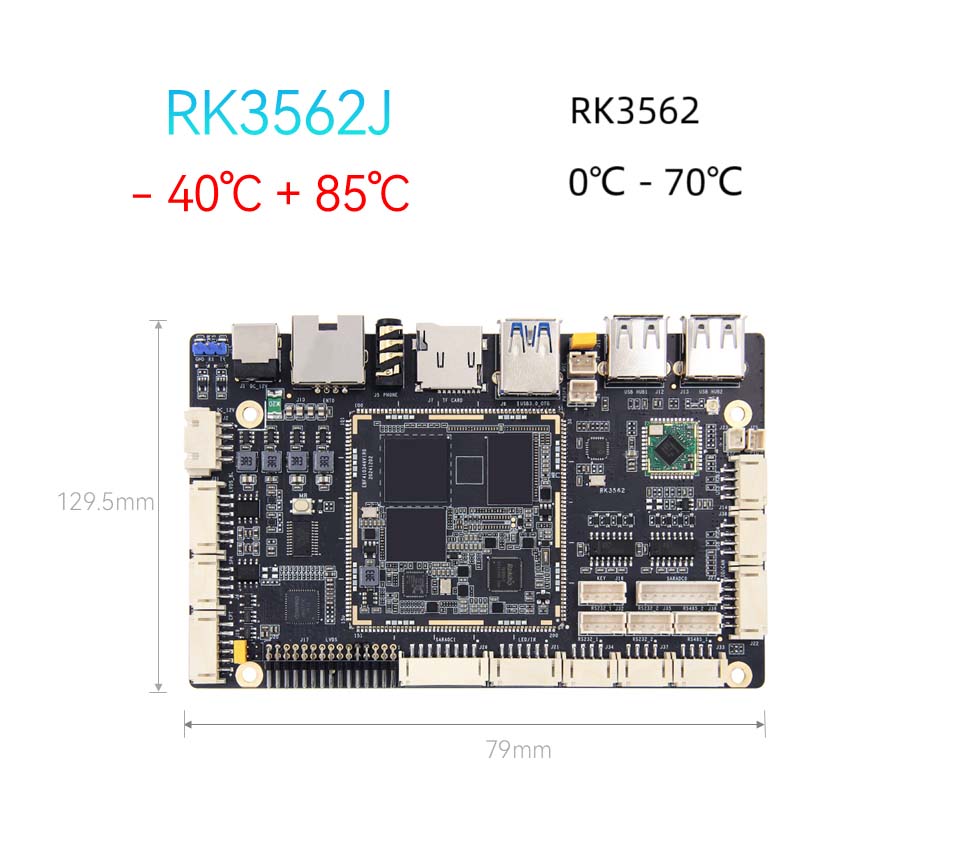

● Model: RK3562/RK3562JCPU: Czterordzeniowa Cortex-A53, Główna częstotliwość do 2,0 GHZGPU: MALI-G52NPU: 1 TOPS Computing Power (Industrial Grade RK3562J bez NPU)
● Pamięć: 1/2/4/8GB, LPDDR4/4X (dostosowywanie)
● Przechowywanie: 8/32/64/128 GB, EMMC (dostosowywanie)
● Interfejs zasilania: DC 12V@2A DC
● Ethernet: Gigabit Network Port*1, obsługuje szybkość transmisji danych 10/100/1000 Mb/s

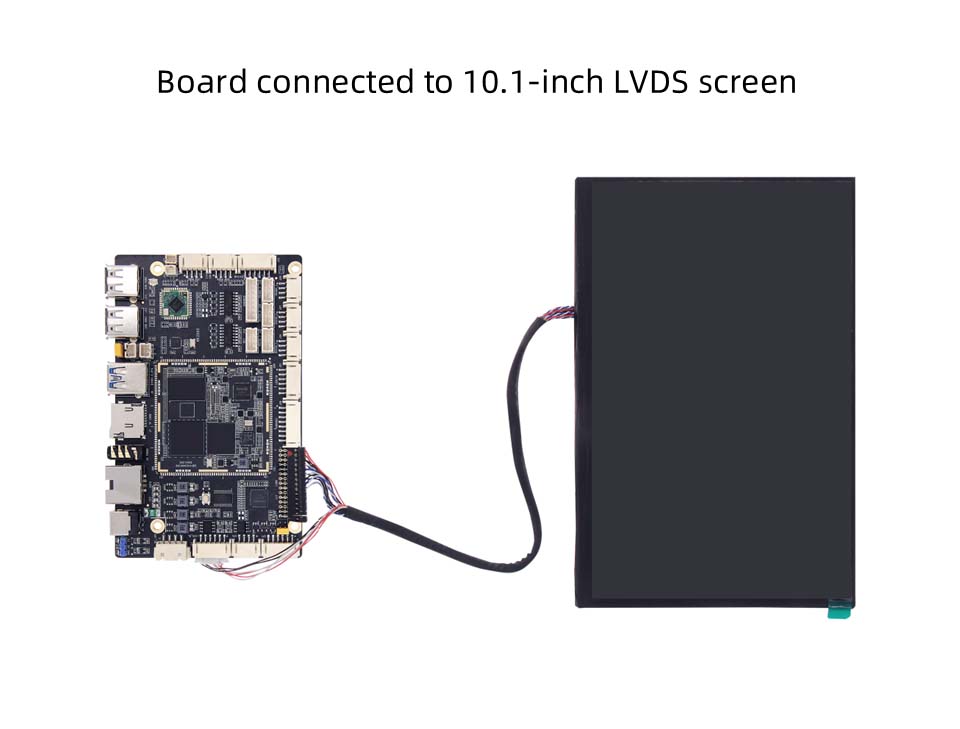

● LVDS: 2*15Pin Interfejs ekranu LVDS*1

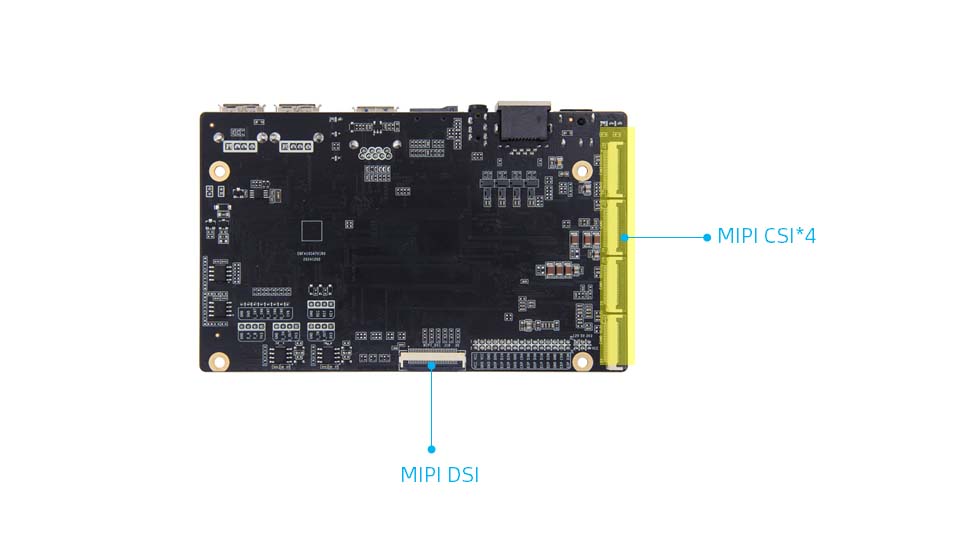

● Interfejs ekranowy MIPI-DSI: interfejs ekranu MIPI*1, MIPIDSI i LVDS są ponownie wykorzystywane, a domyślnie jest podłączenie do ekranu LVDS. Jeśli zdecydujesz się połączyć się z Mipidsi, musisz zmienić rezystor

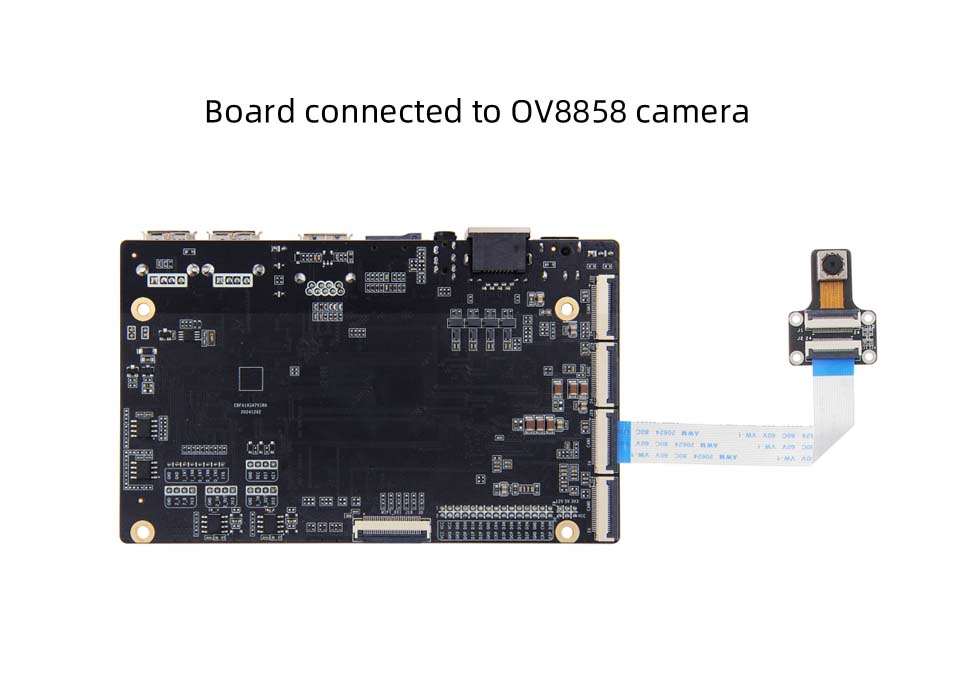

● MIPI-CSI: interfejs kamery MIPI*4, można podłączyć do kamery IMX415/OV8858 w sklepie (domyślną kombinacją jest aparat OV8858)
● Ekran dotykowy pojemnościowy: Interfejs ekranu dotykowego LVDS*1
● Podświetlenie LCD: Interfejs podświetlenia LVD*1
● Interfejs zasilania ekranu: Interfejs wyboru napięcia LVDS*1
● USB2.0: interfejs piasty USB*4
● USB3.0: interfejs USB OTG*1, domyślnie jest tryb urządzenia, tryb można wybrać za pomocą czapki superkodowej
● Wi -Fi: Moduł Władzie WIFI6, Model: AIC8800D40L
● Uchwyt karty TF: Wsparcie karty Micro SD (TF), aby uruchomić system, do 512 GB
