Jest to tablica, która ma na celu konstrukcję RK3588 Komputer SBC, łatwy w użyciu i opracowywanie. Dzięki open source i bezpłatnym SDK płyta jest łatwo używana.
RockChip RK3588 jest używany jako główny układ, z 8 nm zaawansowaną technologią procesów, główna częstotliwość może osiągnąć do 2,4 GHz, zintegrowaną czterordzeniową 64-bitową GPU CORTEX-A76 i czterordzeniową kory i dekodowanie 64-bitowe i dekodowanie i dekodowanie i dekodowanie 64-bitowe, super przetwarzanie, przetwarzanie przetwarzania Super Prace. Obsługa wielu wejściowych aparatu i obsługa wielu ekranów.
8 Wbudowana niezależna moc obliczeniowa NPU może osiągnąć 6Top, umożliwiając różne scenariusze AI.
Zapewnij różnorodne kombinacje pamięci i pamięci do wyboru, zrównoważoną konfigurację sprzętu na pokładzie oraz szeroki zakres aplikacji.
Wysoka integracja, z bogatymi interfejsami rozszerzeń, z podwójnymi portami sieci Gigabit, USB, M.2, PCLE3.0x4, 5minipcle, HDMI, interfejs ekranu MIPI i interfejsem kamery MIPI, interfejsem audio, odbiorem w podczerwieni, uchwytem karty TF i innymi peryperami, mogą zapewnić pełne odtwarzanie wydajności procesora i dalszego rozszerzenia zastosowania deski.
Oficjalnie obsługuje główny nurt Andriod 13, Debain, Ubuntu System System System i może być stosowany do różnych środowisk aplikacji.
Całkowicie open source, zapewniając oficjalne samouczki, kompletne zestawy do rozwoju kierowców SDK, schematy projektowe i inne zasoby, możesz łatwo zacząć bez ślepych miejsc.
Gotowy do użycia obsługuje wiele systemów operacyjnych
Wbudowana niezależna NPU, moc obliczeniowa może dotrzeć do 6topów
Przyjmuje architekturę trzy rdzeniową, obsługuje INT4/INT8/INT16/FP16/BF16/TF32, wzmacnia różne scenariusze AI
Łatwo koduj i dekoduj wideo 8K
Obsługuje do 8k@60 klatek H.265/H.264/AV1/VP9/AVS2 Dekodowanie wideo i 8k@30 klatek H.264/H.265 Kodowanie wideo
Wyświetlacz wielu ekranów, przenośność wysokiej rozdzielczości
Obsługuje wyświetlacz z wieloma ekranami, obsługuje do 8k@60 klatek + 4K@60 klatek + 2K@60 klatek (wyświetlacz trzech ekranu) lub 4K@60 klatek + 4K@60 klatek + 4K@60 klatek + 2K@60 klatek (wyświetlacz czterokranowy)

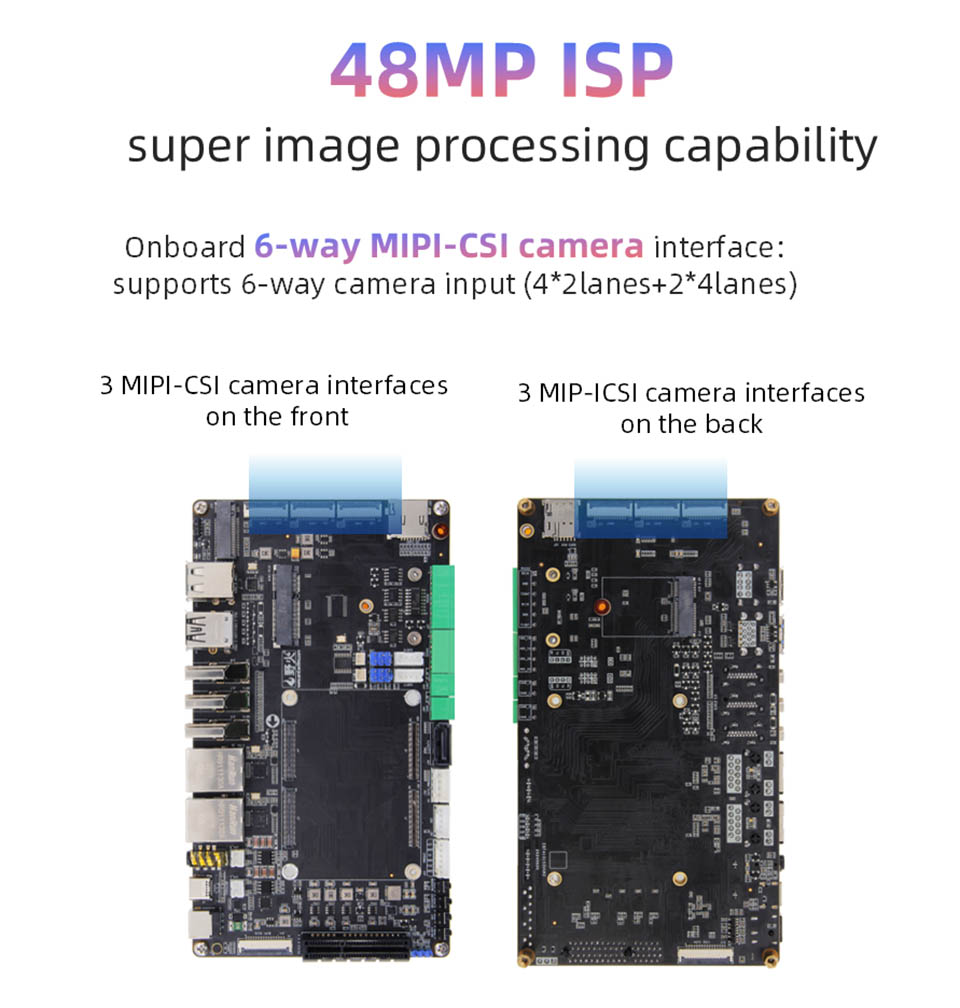

48MPISP, zdolność przetwarzania super obrazu
Wbudowany 6-drogowy interfejs kamery MIPICSI,
Obsługuje 6-drogowe wejście kamery (4*2lanes+2*4lanes), spełniające potrzeby różnych urządzeń

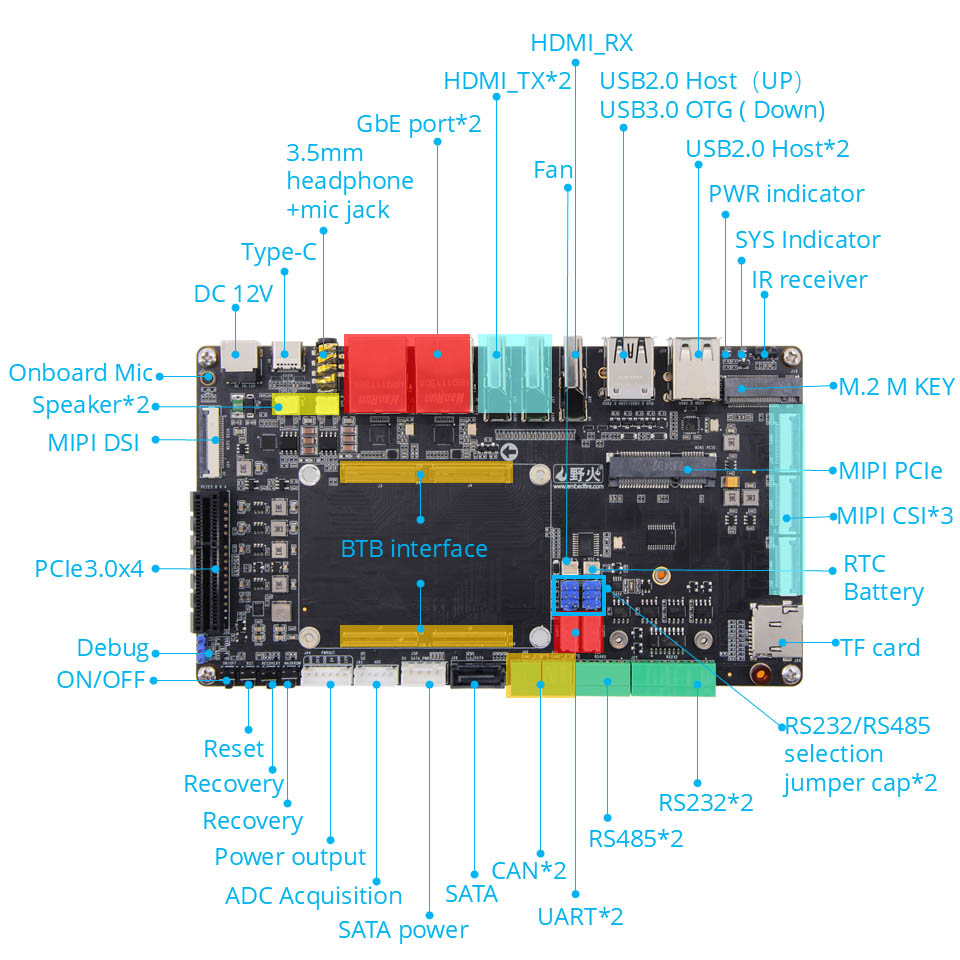

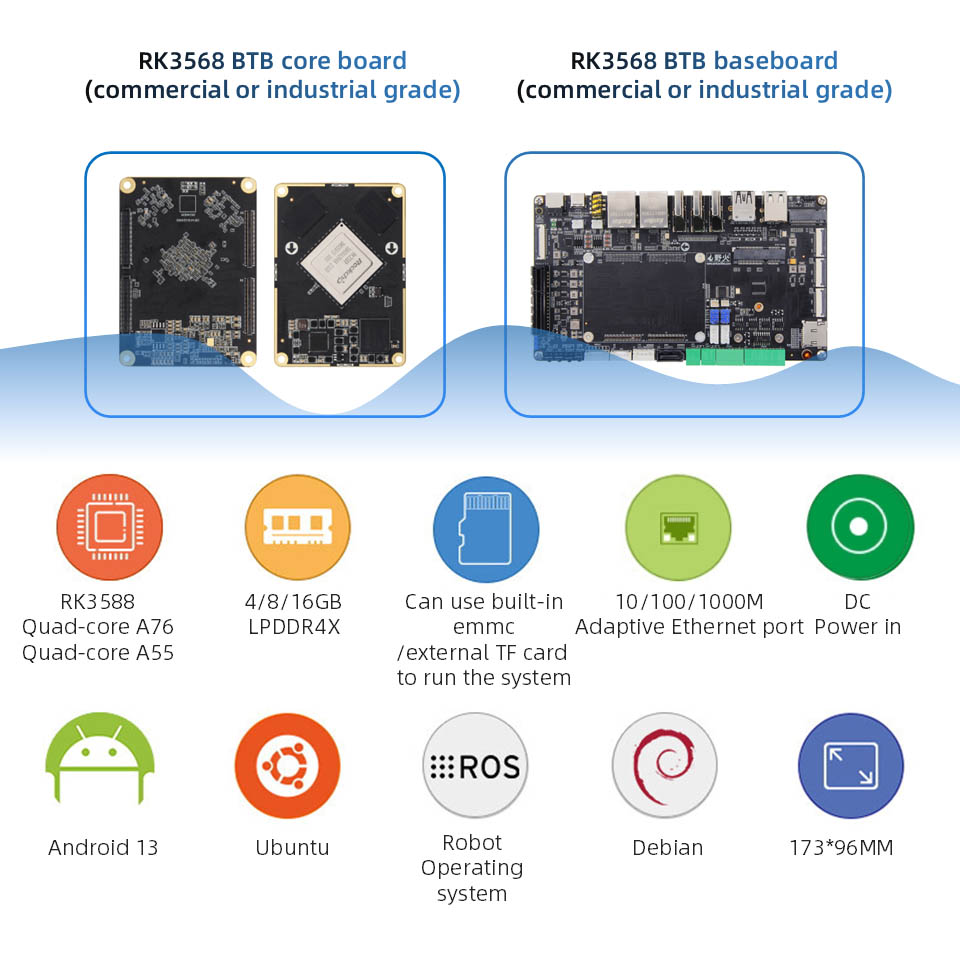

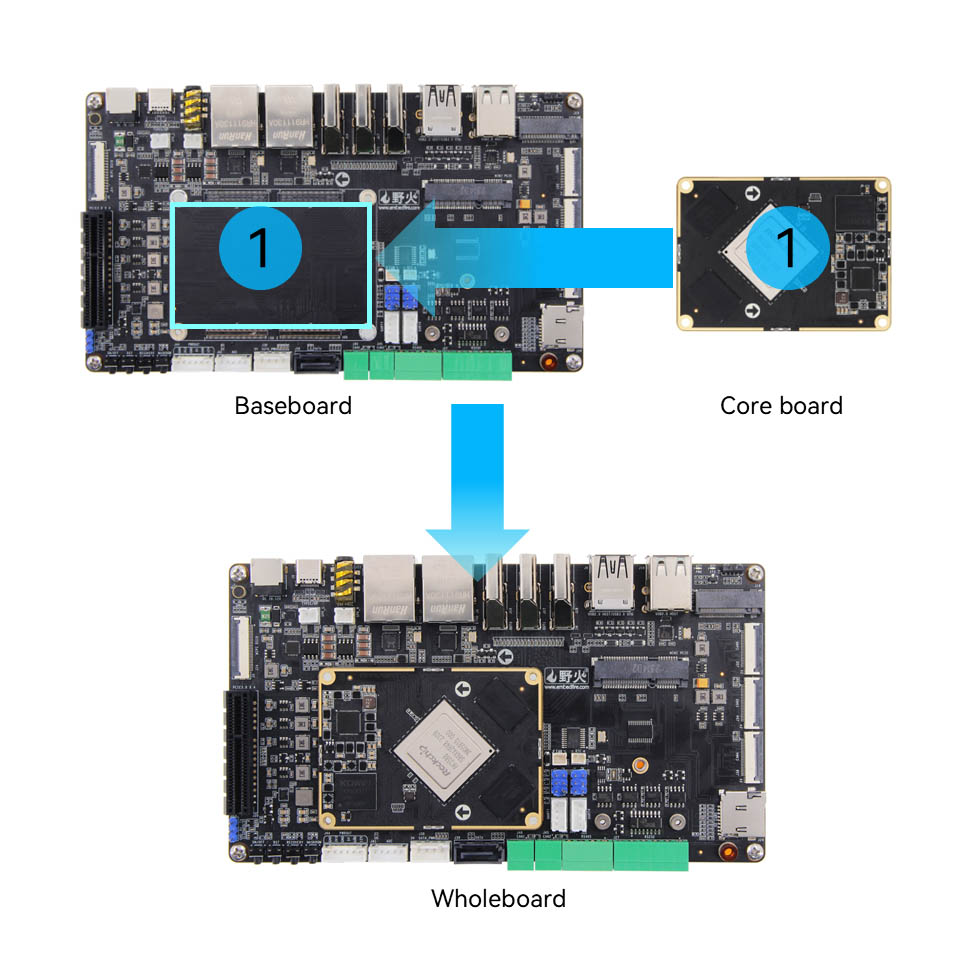

RK3588 Parametry płyty podstawowej

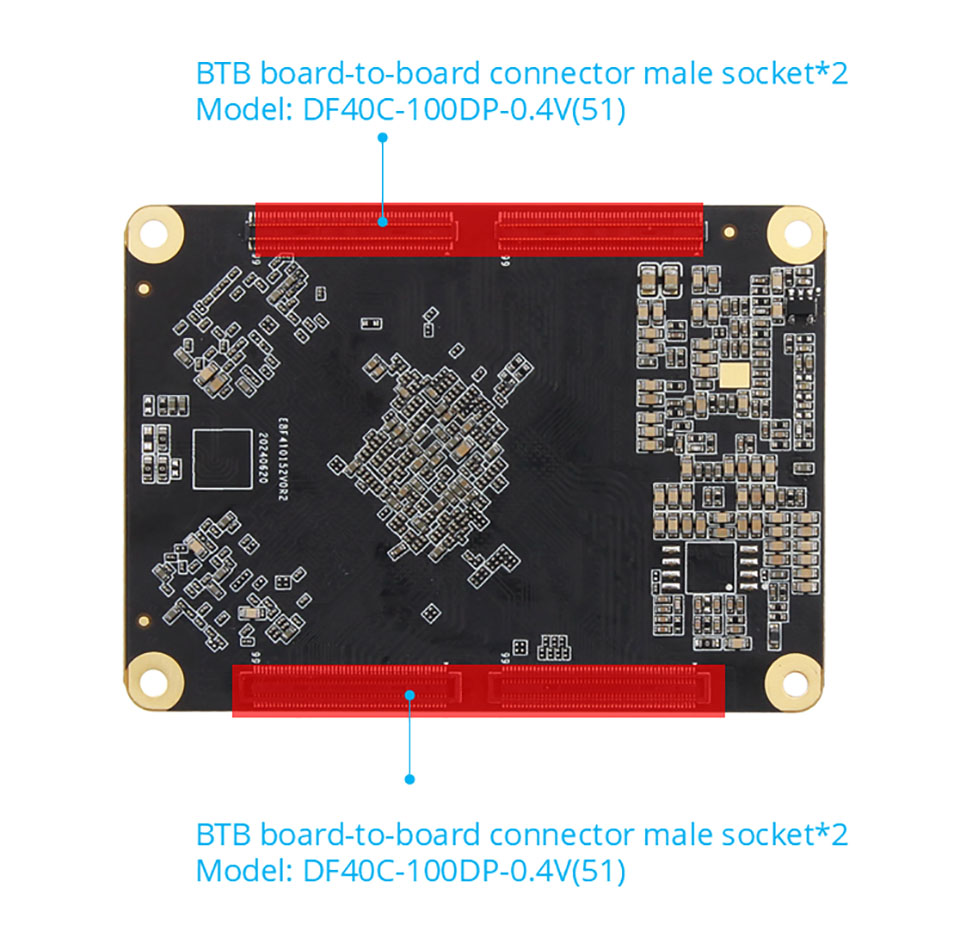

Złącze: Złącze męskie: DF40C-100DP-0,4 V (51) Złącze żeńskie: DF40C-100DS-0,4 V (51)

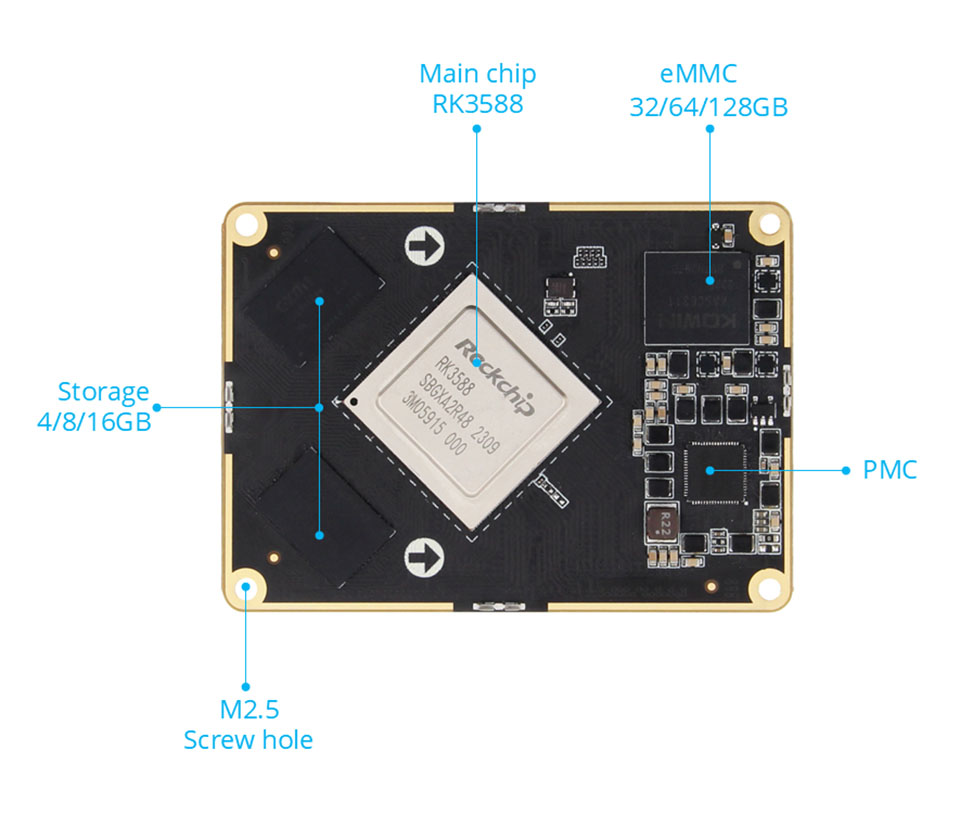

Główny układ: RK3588 (czterordzeniowy A76 + A55, MALI-G610, 6TOPS Moc obliczeniowa) BTB prowadzi do 400 pinów, odstępów 0,5 mm, prowadzi do wszystkich I0
Pamięć: 4/8/16 GB, LPDDR4/4X
Przechowywanie: 32/64/128GB.Emmc
Złącze: mężczyzna: DF40C-100DP-0,4 V (51) Kobieta: DF40C-100DS-0,4 V (51)
Interfejs zasilania: 12 V@2A DC Input, DC Interface*1; Interfejs mocy wyjściowej*1

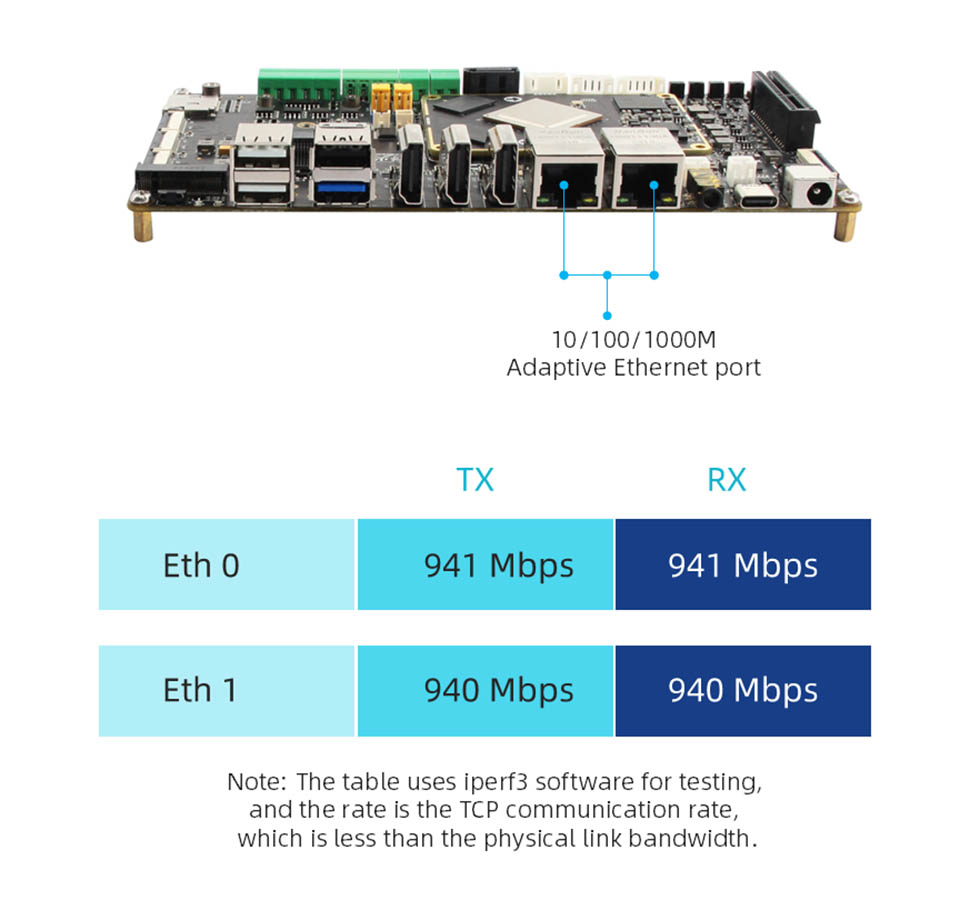

Ethernet: Gigabit Network Port*2, obsługa 10/100/1000 Mb/s szybkość transmisji danych
HDMI: HDMI12.0 Wejście*1, do 3840x2160@60fps; HDMI2.1 Wyjście*2, obsługuje wiele ekranów z innymi ekranami, maksymalna rozdzielczość 7680x4320@60 Hz (rozdzielczość 8k)
Interfejs ekranowy MIPI-DSI: MIPI*2 (przód*1, tył*1), można podłączyć do ekranu Wildfire MIPI, obsługuje wiele ekranów z innymi ekranami; Maksymalna rozdzielczość trybu MIPI 1920*1080@60Hz
MIPI-CSI: interfejs kamery MIPI*6 (z przodu*3, tył*3), można podłączyć do kamery Wildfire MIPI
USB2.0: interfejs USB-Hosttype-A*3
USB3.0: interfejs USB-OTGTYPE-A*1; Interfejs typu-C*1, może być używany do spalania oprogramowania, obsługuje protokół DP1.4

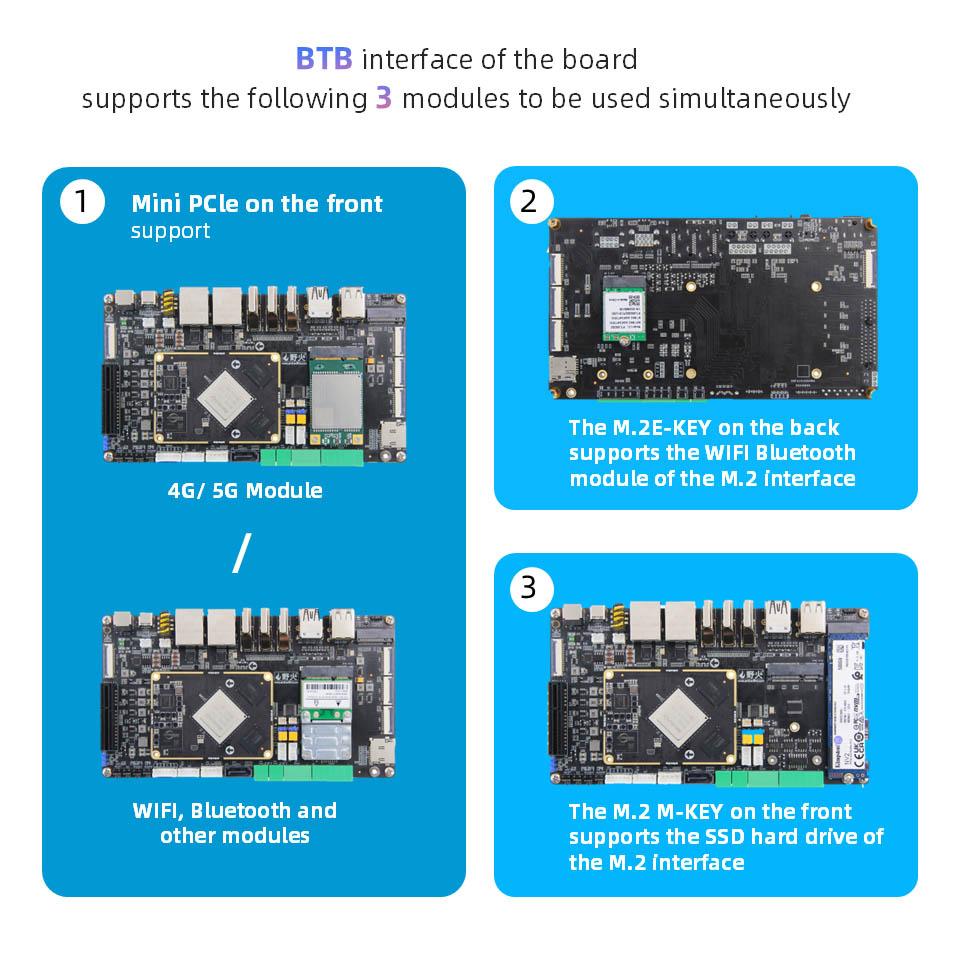

Interfejs PCLE: interfejs mini-pule*1, może być używany z pełną lub pół-wysoką kartą sieciową Wi-Fi, modułem 4G lub innym modułem interfejsu mini-pule: interfejs PCLE3.0x4*1 1 1
Interfejs M.2: interfejs M.2ekey*1, obsługuje moduł moduł sieci bezprzewodowej M.2 E-Key; M.2 M interfejs kluczowy*1, obsługuje M.2 M-Key PCLE3.0*4lanes Specyfikacja 2280 Dysk twardy
Uchwyt karty TF: Uchwyt karty Micro SD (TF)*1, obsługuje system rozruchu karty TF, do 512 GB
Uchwyt karty SIM: uchwyt karty SIM*1, funkcja karty SIM musi być używana z modułem 4G
Interfejs SATA: standardowy interfejs SATA*1; Interfejs mocy SATA*1, obsługuje wyjście 12V
Can: Can*2
ADC: interfejs akwizycji ADC*1
Port szeregowy debugowania:
Port szeregowy debugowania*1 (UART2), parametr domyślny 1500000-8-N-1; UART Port szeregowy*2 (UART7 i UART9); RS232*2 (UART4 i UART7);
RS485*2 (UART4 i UART7); RS232/RS485 Wybór interfejsu sorka*2
Audio: Mikrofon mikrofonowy na pokładzie*1; Interfejs głośnikowy SPK*2, może podłączyć wyjście słuchawek głośnika zasilania 3W + wejście mikrofonu 2-w-1 interfejs*1
Przycisk: przycisk włączania/wyłączania*1; Przycisk maskrom*1; Przycisk odzyskiwania*1; Przycisk zresetowania*
LED: Wskaźnik mocy*1; Wskaźnik systemu*1
Odbiornik podczerwieni: obsługuje funkcję zdalnego sterowania w podczerwieni
RTC: Gniazdo zasilania RTC*1
Interfejs wentylatora: Instalacja obsługi chłodzenia wentylatora 5 V lub 12V
