RockChip RK3576 Druga generacja 8m wysokowydajna platforma AIOT to wysokowydajny procesor SOC o niskiej mocy (system-on-chip) odpowiedni do różnych scenariuszy aplikacji, takich jak komputery oparte na ramieniu, urządzenia komputerowe i osobiste urządzenia mobilne. Wykorzystuje ośmiordzeniowy procesor oparty na architekturze ARM, integruje niezależne 6TOPS (operacje TERA na sekundę) NPU (jednostka przetwarzania czterokrotnego sieci neuronowej), integruje wiele rdzeni obliczeniowych, takich jak GPU, MCU, VPU, i ma bogaty interfejs peryferyjny, aby spełnić złożone wymagania sceny w ALOT. Ponadto RK3576 obsługuje również pamięć UFS (Universal Flash Storage), zapewniając wydajne możliwości przechowywania danych i czytania.
Technologia ThinkCore poświęcona rozwojowi ARM Embedded, obecnie opracowała podstawową tablicę RK3576 i obsługuje dostosowywanie i masową produkcję

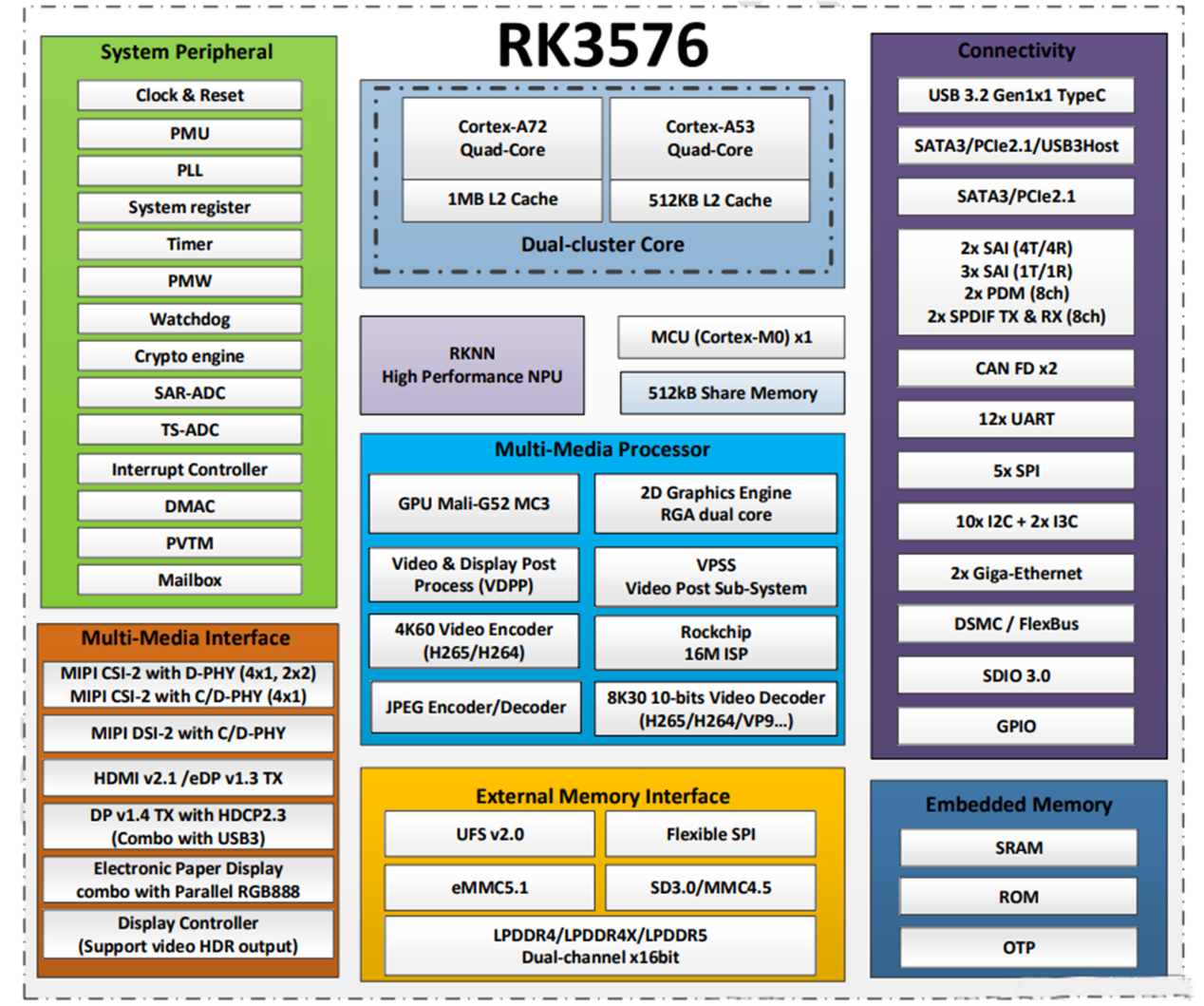

2. 2. Analiza specyfikacji RK3576
CPU:
Ośmiordzeniowy procesor ramienia z 4 rdzeniem kory-A72 (2,2 GHz) i 4 rdzeniem kory-A53 (1,8 GHz)
Zorientowana na użytkownika Cortex-M0 MCU przy 400 MHz
GPU:
ARM MALI-G52 MC3 @ 1GHZ
Obsługuje OpenGL ES 1.1, 2.0 i 3.2
Wsparcie wulkanu 1.1
Obsługuje pełny profil OpenCL 2.0
Obsługuje AFBC (kompresja buforu ramy ramienia)
DDR:
Podwójny 32-bitowy LPDDR4/LPDDR4X/LPDDR5
VPU:
8KP30 H.265, AV1, VP9, Dekoder wideo AVS2
4KP120 H.265, AV1, VP9, Dekoder wideo AVS2
4KP60 H.265, H.264, AV1, VP9, Dekoder wideo AVS2
4KP60 H.264/H.265 enkoder wideo
Enkoder i dekoder 4KP60 MPEG

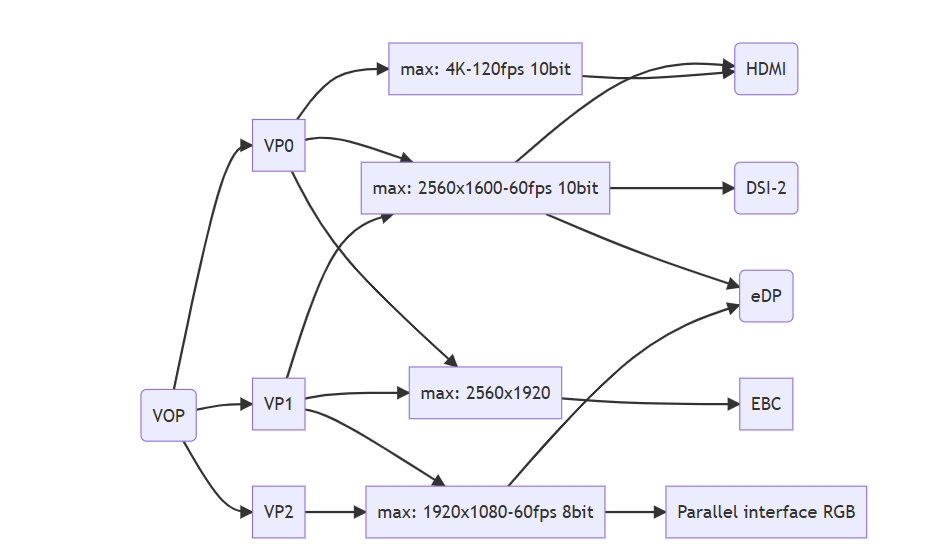

GTC:
HDMI 2.1 4KP120 /EDP 1.3 COMBO @ 4KP60 COMBO TX
MIPI DSI-2 TX @ 4K60
Displayport 1.4 TX @ 4K120
EPD (elektroniczny wyświetlacz papieru) TX @ 2560x1920
Interfejs równoległy (RGB888) TX @ 1080p60
1. Obsługa potrójnego ekranu 2,5k+2k+2k
2. 2. Podwójny ekran 4K+ 2K
NPU:
INT8 Moc obliczeniowa to 6 top
Wsparcie podwójnych rdzeni, podwójne rdzenie mogą współpracować lub niezależnie
Wsparcie INT4, INT8, INT16, FP16, BF16 i TF32 Obliczanie z wewnętrznym SRAM 1 MB
Wsparcie wielozadaniowe, wielopoziomowe Paralleal Q Obsługa Przetwarzanie Głębokie Framework: TensorFlow, Caffe, Tflite, Pytorch, Onnx NN, Android NN itp.
RGA (silnik graficzny 2D):
Silnik RockChip RGA V2.5, maksymalna rozdzielczość maksymalna podwójna rdzeń: Obraz źródłowy 8192x8192, obraz docelowy 4096x4096 Przesyłanie bloków wsporniczych i wypełnienie koloru trybu przezroczystości, w tym wypełnienie gradientu i wypełnienie wzoru
Wsparcie mieszania alfa, w tym Global Alpha, Per-Pixel Alpha i gradient
Obsługuj dowolny współczynnik skalowania nieintegera z 1/16 do 16
Wsparcie 0, 90, 180, 270
Wejście wideo
16 m Pixel ISP z HDR (do 120dB)
Obsługuje 3 interfejsy MIPI CSI-2
1 MIPI CSI-2 z D-PPHY (4x1, 2x2)
1 MIPI CS1-2 z C/D-Phy (4x1)
Dwa 4-pasmowe interfejsy D-phy v1.2
Każdy interfejs można skonfigurować jako port kanału danych 2x2
Jeden 4-pasmowy (lub 3-data tryplet) c/d-phy
D-phy to v2.0, z szybkością kanału 4,5 Gb / s
C-phy to V1.1, z szybkością trypletu wynoszącym 2,5 gSPS
Każdy port obsługuje 4 wirtualne kanały
Interfejs DVP
Jeden DVP 8/10/12
16-bit
8/10/12/16 bity, do 150 MHz Obsługa częstotliwości BT.601/BT.656 i BT.1120 VI Współpracowanie Pixel Clock, Syncal Sync i Syncing Syncing Syncing 2/4-Way Multiplexing Bejtowe Format Bejtowego BT.656/BT.1120
Składowanie
UFS 2.1 z HS-G3 (12 Gb / s)
FSPI (osiem kanałów)
EMMC 5.1
SDMMC 3.0
Kamera, jeśli
2 MIPI CSI-2 z D-PPY (może składać się z 4x1 lub 2x2)
1 MIPI CSI-2 z C/D-PPHY (4x1)
1x 8110112116-bitowy DVP
Jakość obrazu-deinterlowanie, denoising, skalowanie, silnik zarządzania, ostrość, wygładzanie krawędzi, DCI-HIST, 3D-LUT, ACM, HDR
Audio
I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8ch PDM, 2x S/pdifAsrc (2x 2ch + 2x 4ch)
Sieć
2x interfejsy RGMI, tj. Dual Gigabit Ethernet
. USB
1X USB 3,2 Gen 1, obsługuje tryb alt typu-C z displayport
. PCLE
1 PCLE 2.1/SATA 3.1/USB 3,2 Gen1 Multipleksowany port
1 PCLE 2.1/SATA 3.1 Multipleksowany port
Inne 1/0
Can FD, I2C, SPI, UART, GPIO
Bezpieczeństwo (rozszerzenie bezpieczeństwa Trustzone ARM)
Rozszerzenie bezpieczeństwa Trustzone ARM
Bezpieczna drabina boot/klucz/OTP
Silnik Crypto (RSA, ECC, Hash, DES, AES, SHA, SM)
Pakiet:16x17 mm, 0,65 boiska, pakiet FCCSP
